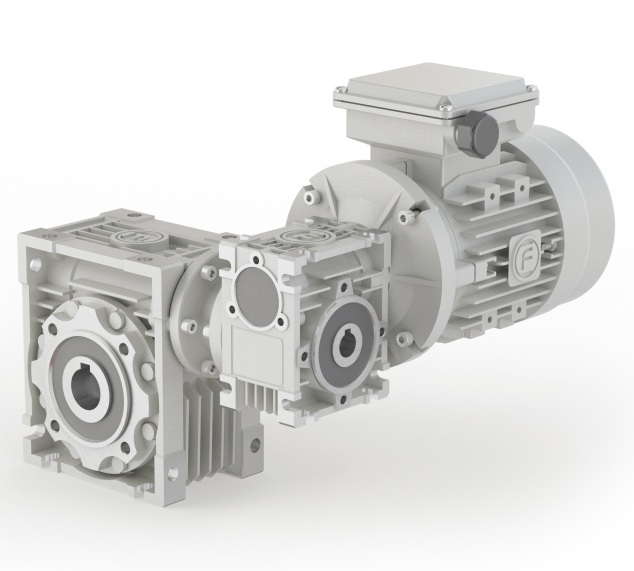

Механічні черв'ячні редуктори SHF



Механічні черв'ячні редуктори SHF

Передача потужності:
діапазон переданої вхідної потужності: 0,06 кВт ÷ 15,0 кВт
Передавальне число i =
1-ступеневі передачі: 7,5 ÷ 100
подвійні передачі: 100 ÷ 5000
передачі з циліндричним ступенем: 61,25 ÷ 300
Вихідний крутний момент:
1-ступеневі передачі: 2 Нм ÷ 1760 Нм
подвійні передачі: 38 Нм ÷ 3057 Нм
передачі з циліндричним ступенем: 40 Нм ÷ 1150 Нм
Матеріали:
основа - конструкційна легована сталь 20Cr
черв'ячне колесо - бронза G-CuSn12Ni12 (DIN1705) з серцевиною із чавуну G20
корпус - алюміній ADC12 або чавун HT200 (для SHF110, SHF130 та SHF150)

Кодове маркування черв'ячних редукторів серії SHF містить усі необхідні дані для точної ідентифікації редуктора або моторного редуктора. Поділяється на чотири групи: перша стосується тільки редукторів SHF, друга - черв'ячних мотор-редукторів SHF, третя - подвійних черв'ячних редукторів SHF, четверта - подвійних черв'ячних мотор-редукторів SHF.

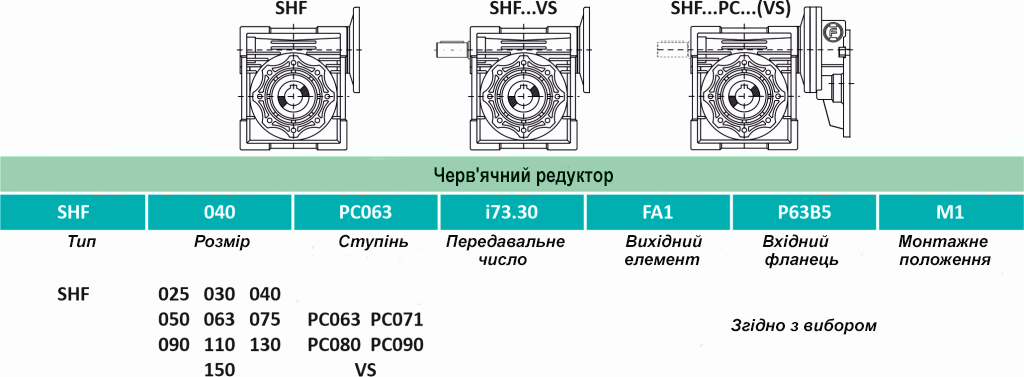

Кодове маркування редуктора SHF - використовуватиметься при замовленні черв'ячного редуктора SHF.

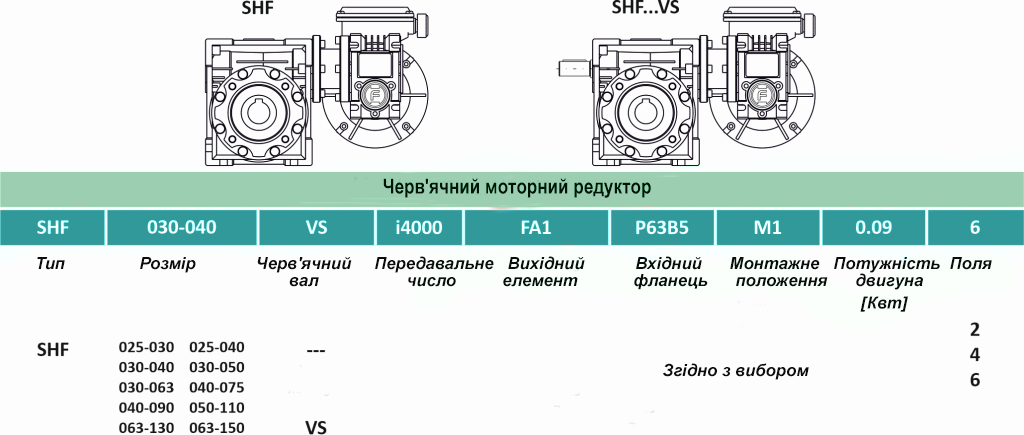

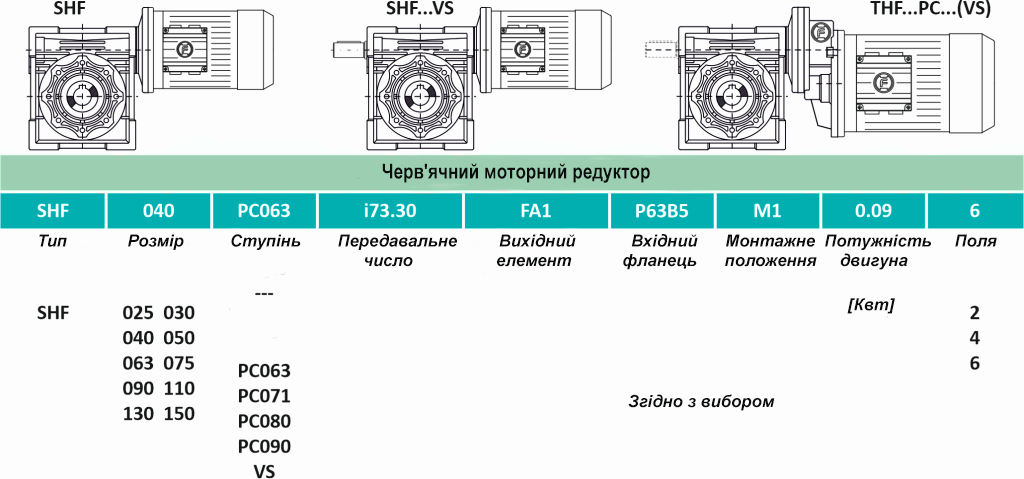

Кодове маркування черв'ячного мотор-редуктора SHF - використовуватиметься при замовленні черв'ячного мотор-редуктора SHF.

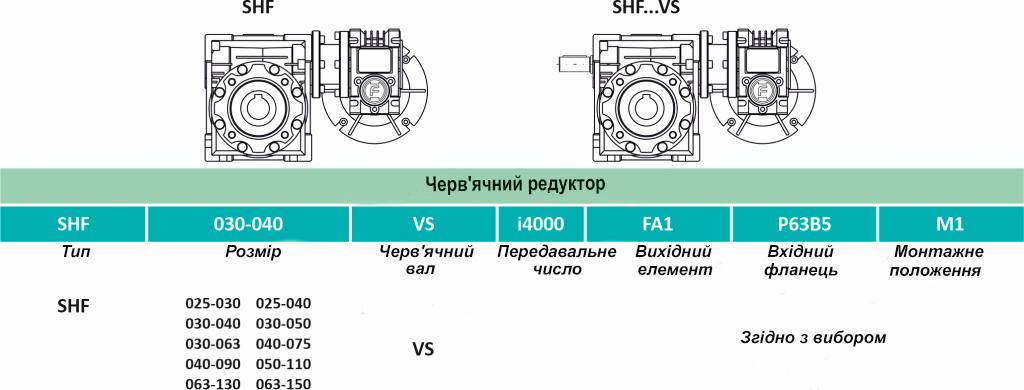

Кодове маркування подвійного черв'ячного редуктора SHF - використовуватиметься при замовленні подвійного черв'ячного редуктора SHF.



Кодове маркування подвійного черв'ячного мотор-редуктора SHF - використовуватиметься при замовленні подвійного черв'ячного мотор-редуктора SHF.

Монтажне положення черв'ячного редуктора SHF має важливе значення для правильного виконання замовлення. Конструкція черв'ячних редукторів SHF дозволяє встановлювати їх у різних положеннях залежно від механічних потреб приладу. Всі черв'ячні редуктори, що доставляються замовнику, заливаються маслом відповідно до монтажного положення, зазначеного в замовленні. Перш ніж встановлювати двигун SHF в інше положення, ніж зазначене в замовленні, слід перевірити потребу в кількості масла в редукторі відповідно до інструкції з експлуатації або документації з експлуатації та обслуговування (документація DTR).

Якщо замовник не вказав необхідне монтажне положення у замовленні для мотор-редуктора або черв'ячного редуктора SHF, то за замовчуванням це монтажне положення M1 (B3), а черв'ячний редуктор залитий маслом, що відповідає заданому положенні.

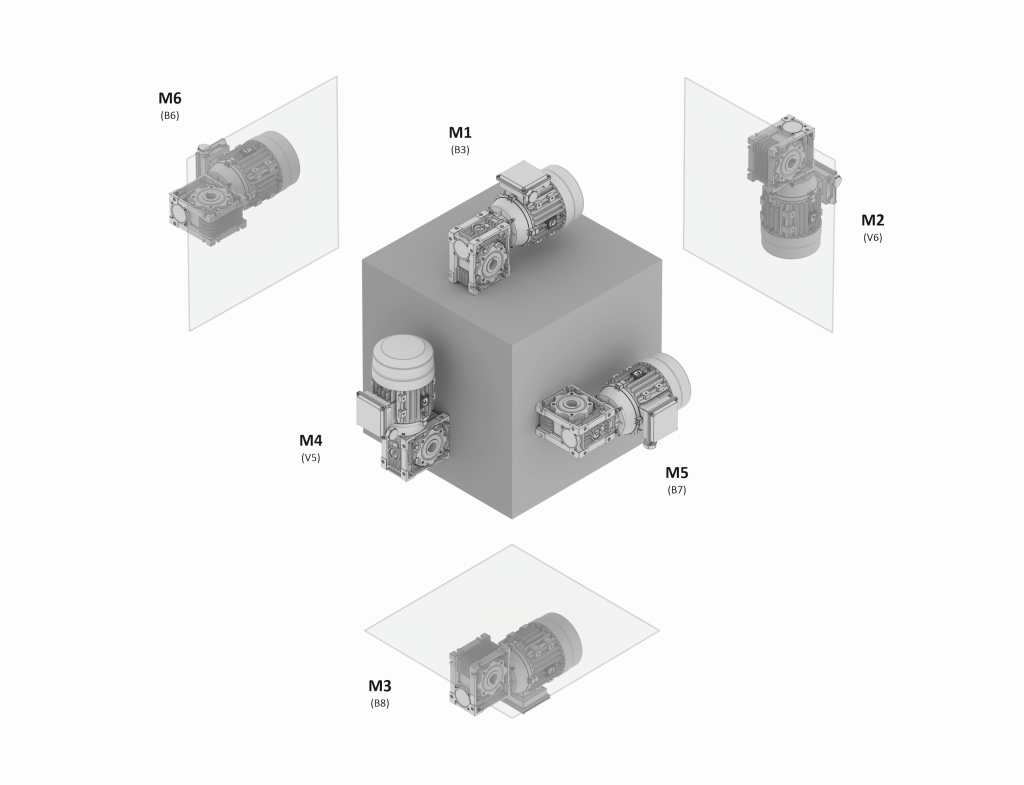

Допустимі монтажні позиції для черв'ячного моторного редуктора серії SHF

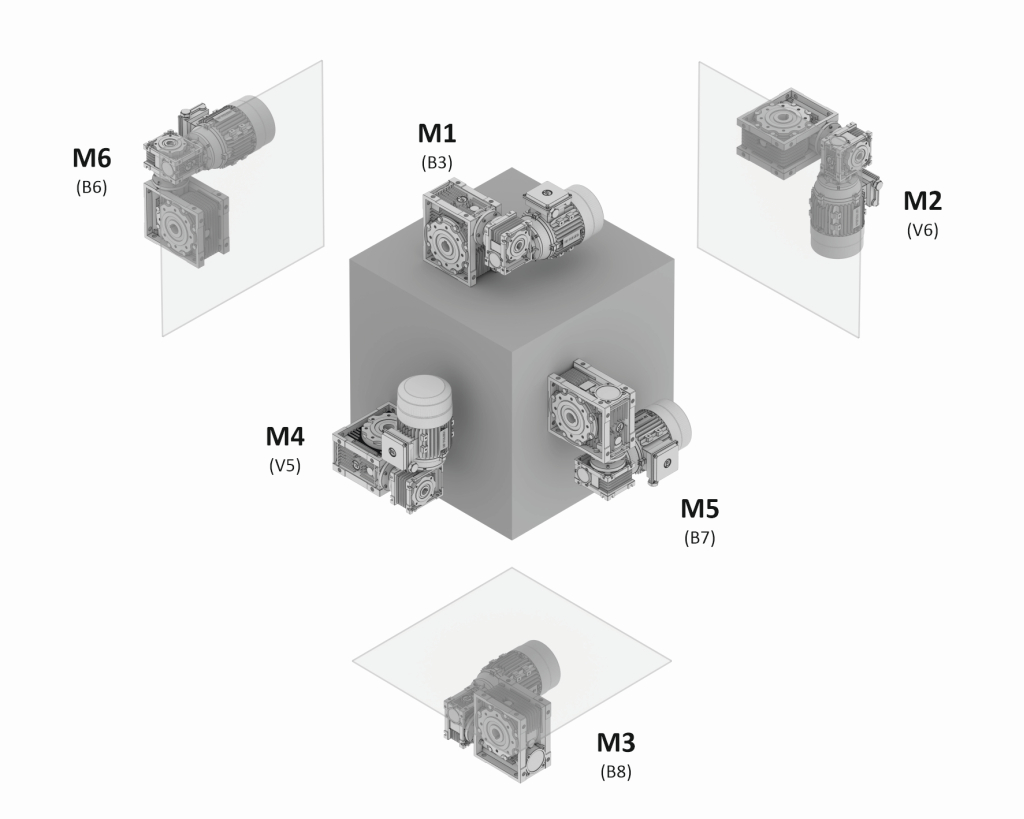

Допустимі монтажні позиції для подвійного черв'ячного моторного редуктора серії SHF

Конструкція черв'ячних редукторів SHF та подвійних черв'ячних редуктора SHF дозволяє використовувати аксесуари для кріплення в залежності від монтажних потреб. Якщо є потреба встановити черв'ячний редуктор безпосередньо на корпусі приладу, можуть бути використані вихідні фланці, які були розроблені для різних розмірів та інтервалів кріплення болтів. Монтаж черв'ячного редуктора безпосередньо на валу приладу також можливий завдяки реакційному важелю. Стандартно черв'ячний редуктор має вихідну втулку (вал), при необхідності може бути використаний одно- або подвійний (двосторонній) вихідний вал. Вищевказані аксесуари можна встановити на редуктор самостійно або замовити одразу встановлені. Аксесуари для черв'ячних редукторів також містяться в кодовому позначенні цього приладу.

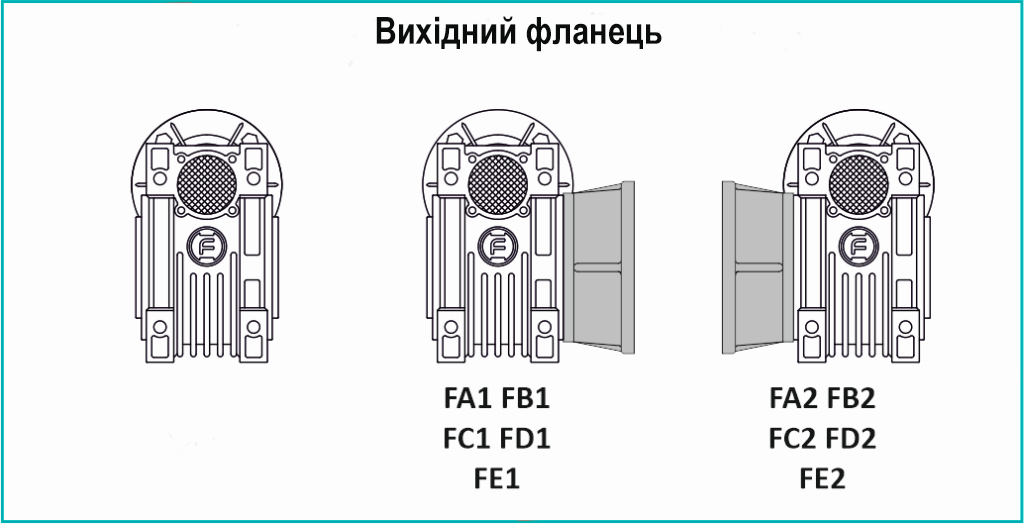

Кодове маркування вихідного фланця - при замовленні черв'ячного редуктора SHF або подвійного черв'ячного редуктора

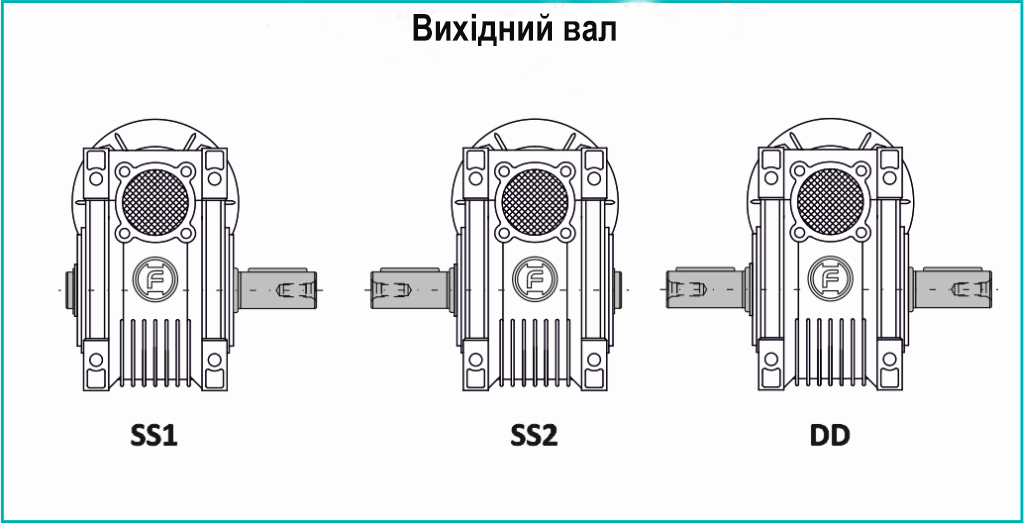

Кодове маркування суцільного вихідного вала - при замовленні черв'ячного редуктора SHF або подвійного черв'ячного редуктора

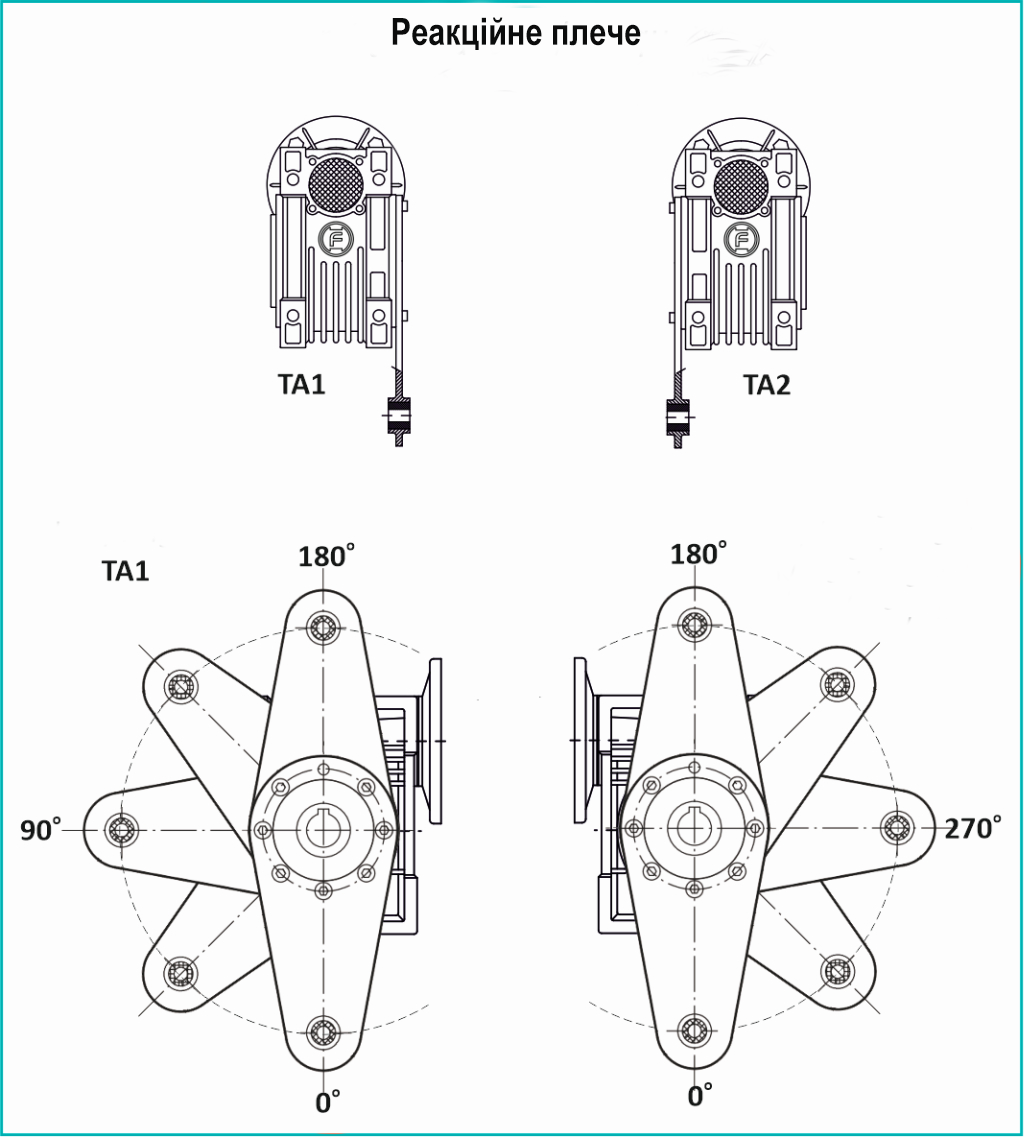

Кодове маркування реакційного плеча - при замовленні черв'ячного редуктора SHF або подвійного черв'ячного редуктора



Динамічна ефективність редуктора визначається головним чином з точки зору можливого тертя в з'єднанні та підшипниках. Ефективність редукторів під час пуску нижче, ніж ефективність при робочій швидкості обертання - особливо для черв'ячних редукторів. Черв'ячні редуктори SHF та подвійні черв'ячні редуктори SHF демонструють більші втрати зачеплення, ніж решта редукторів серії ALU-G Motion. Слід також врахувати вплив факторів, що впливають на їхню динамічну ефективність (тип мастила, температуру редуктора та швидкість обертання елементів приводу). Окрім динамічної ефективності, черв'ячні редуктори характеризуються також статичною ефективністю, яка виникає під час запуску. Це значення впливає на зменшення вихідної потужності і, таким чином, отримання нижчого вихідного моменту. Цей фактор слід враховувати при виборі черв'ячного редуктора, особливо для приладів, де робота переривчаста, наприклад, підйомники, ліфти, конвеєри, змішувачі тощо.

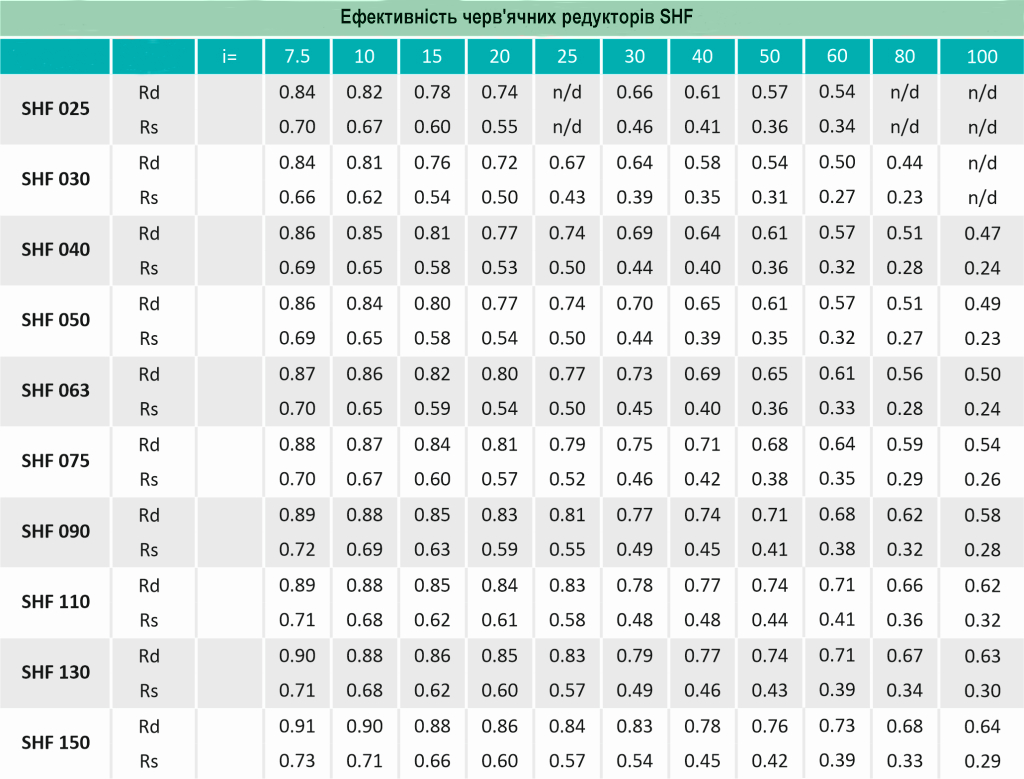

Динамічна та статична ефективність черв'ячних редукторів SHF

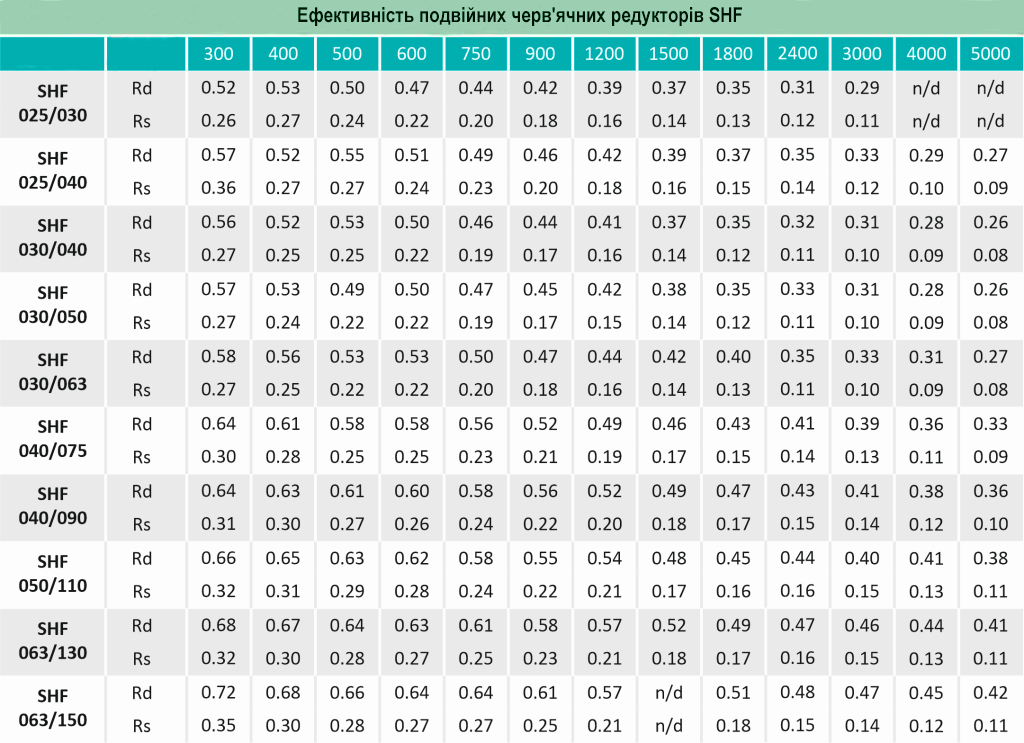

Динамічна та статична ефективність подвійних черв'ячних редукторів SHF
