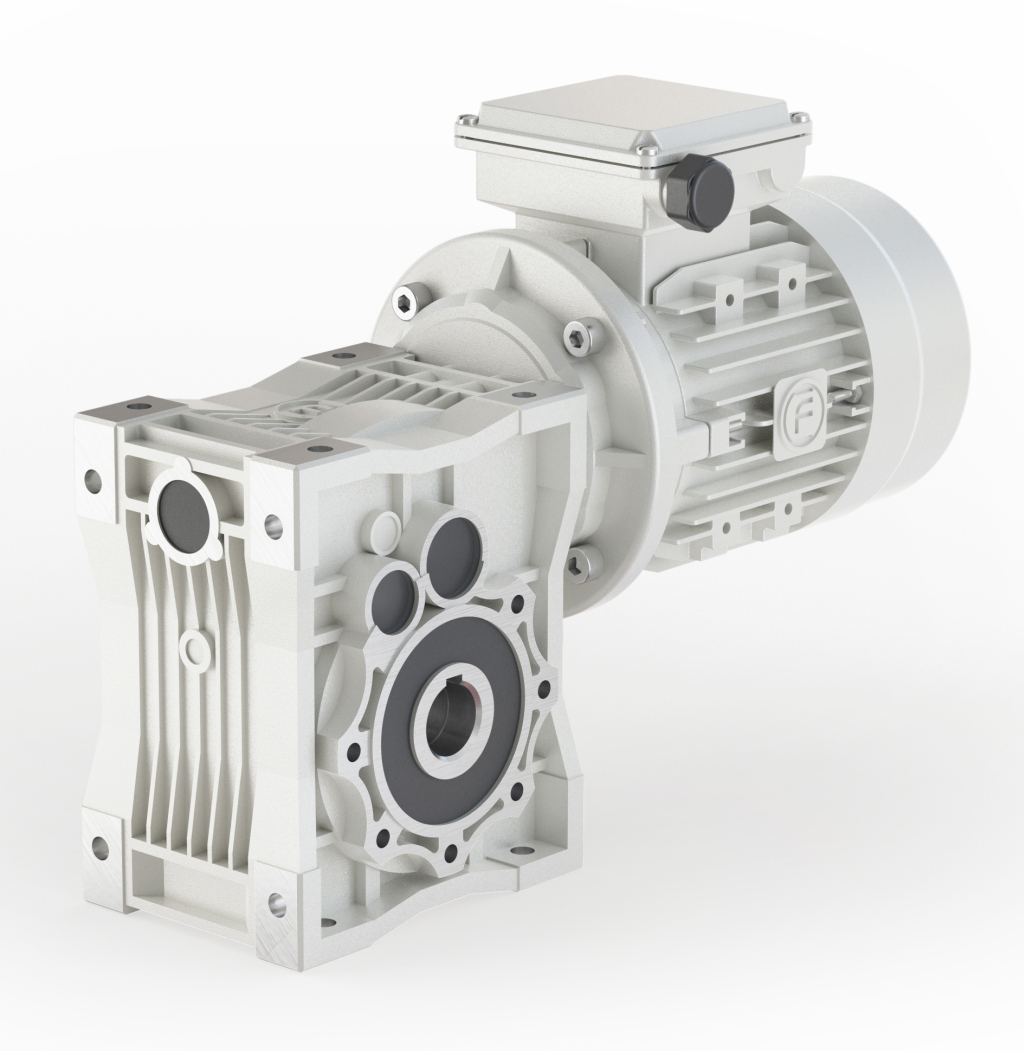

Механічні циліндрично-черв'ячні редуктори SWHF



Механічні циліндрично-черв'ячні редуктори SWHF

Передача потужності:
діапазон переданої вхідної потужності: 0,06 кВт ÷ 1,10 кВт
Передавальне число i =
3-ступеневі передачі: 80 ÷ 4000
Вихідний крутний момент
3-ступеневі передачі: 40 Нм ÷ 1080 Нм
Матеріали:
шестерні - виготовлені з хромомарганцевої легованої конструкційної сталі з додаванням титану 20CrMnTiH1
основа - конструкційна легована сталь 20Cr
черв'ячне колесо - бронза G-CuSn12Ni12 (DIN1705) з серцевиною із чавуну G20
корпус - алюміній ADC12 або чавун HT200 (для SWHF110)
Ефективність:
3-ступеневі передачі: до 83%

Кодове маркування циліндрично-черв'ячних редукторів серії SWHF містить усі необхідні дані для точної ідентифікації редуктора або моторного редуктора. Поділяється на дві групи: перша стосується редукторів SWHF, а друга - мотор-редукторів SWHF.

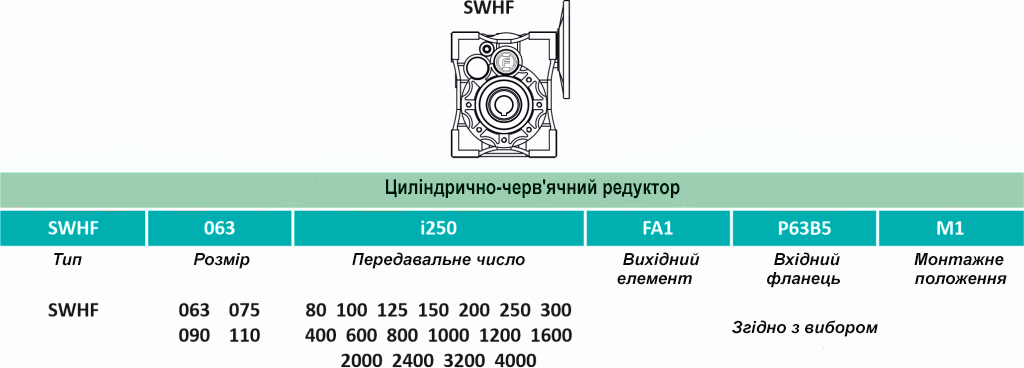

Кодове маркування редуктора SWHF - використовуватиметься при замовленні циліндрично-черв'ячного редуктора SWHF.

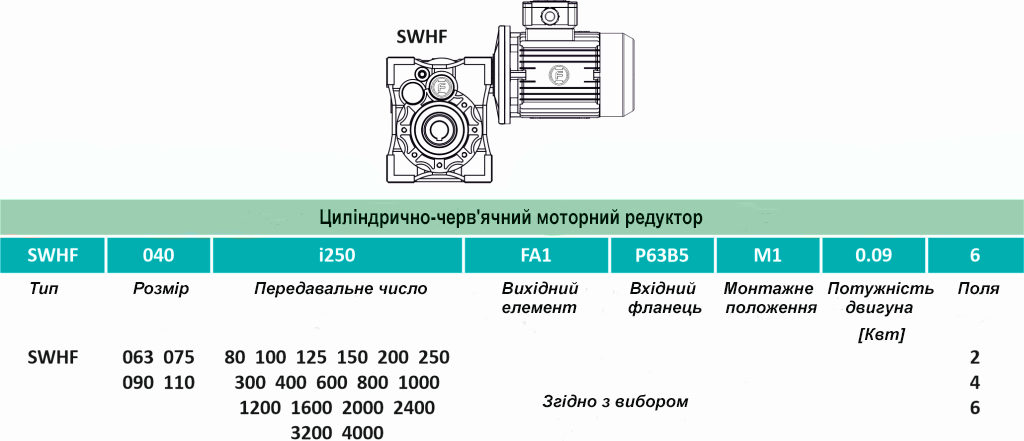

Кодове маркування мотор-редуктора SWHF - використовуватиметься при замовленні циліндрично-черв'ячного мотор-редуктора SWHF.

Монтажне положення циліндрично-черв'ячного редуктора SWHF має важливе значення для правильного виконання замовлення. Конструкція циліндрично-черв'ячних редукторів SWHF дозволяє встановлювати їх у різних положеннях залежно від механічних потреб приладу. Всі циліндрично-черв'ячні редуктори, що доставляються замовнику, заливаються маслом відповідно до монтажного положення, зазначеного в замовленні. Перш ніж встановлювати двигун SWHF в інше положення, ніж зазначене в замовленні, слід перевірити потребу в кількості масла в редукторі відповідно до інструкції з експлуатації або документації з експлуатації та обслуговування (документація DTR).

Якщо замовник не вказав необхідне монтажне положення у замовленні для мотор-редуктора або циліндрично-черв'ячного редуктора SWHF, то за замовчуванням це монтажне положення M1 (B3), а редуктор залитий маслом, що відповідає заданому положенні.

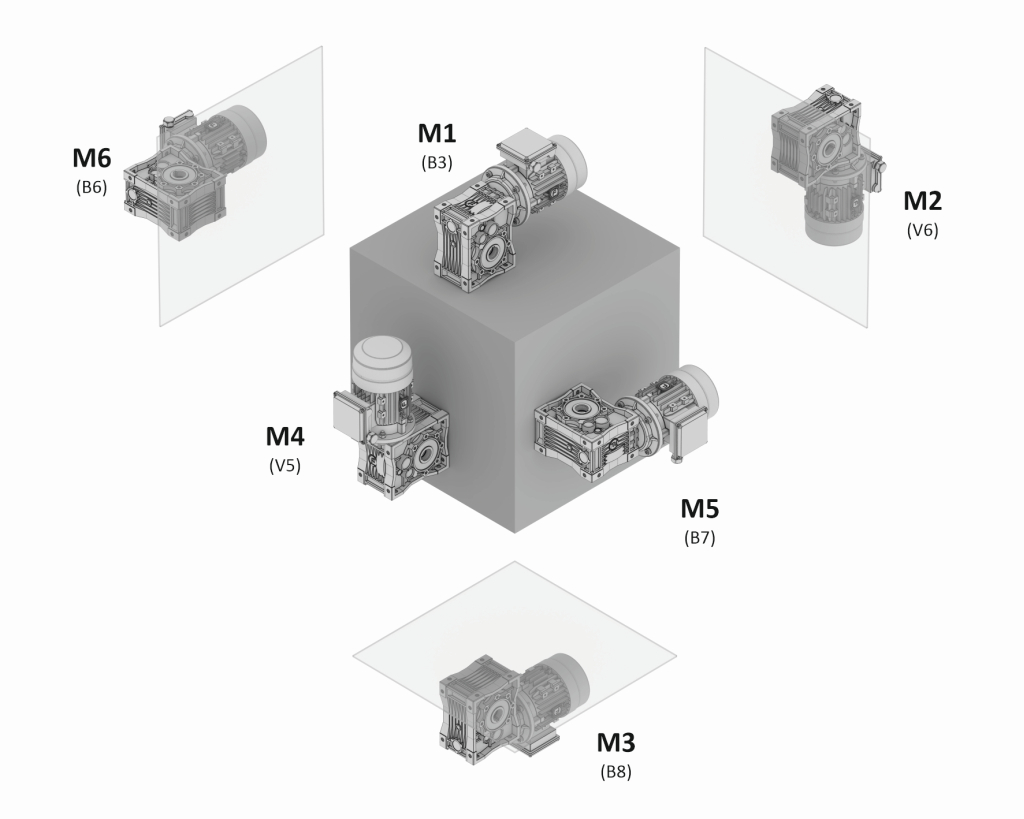

Допустимі монтажні позиції для циліндрично-черв'ячного моторного редуктора серії SWHF

Циліндрично-черв'ячні редуктори SWHF сконструйовані таким чином, що в компактному корпусі доступний якнайширший діапазон передач. Залежно від потужності двигуна та його механічних розмірів (корпус IEC) можна вибрати циліндрично-черв'ячний редуктор SWHF та передавальне число. Допустимі конфігурації електродвигуна з редуктором SWHF наведені в таблицях нижче.

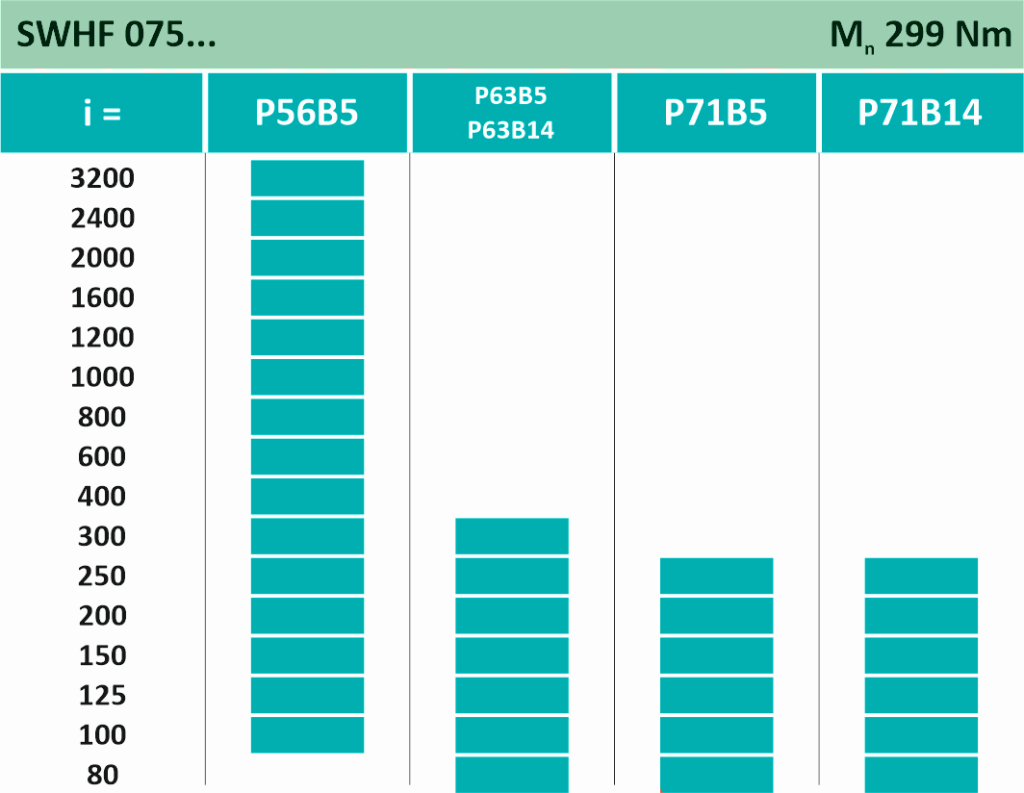

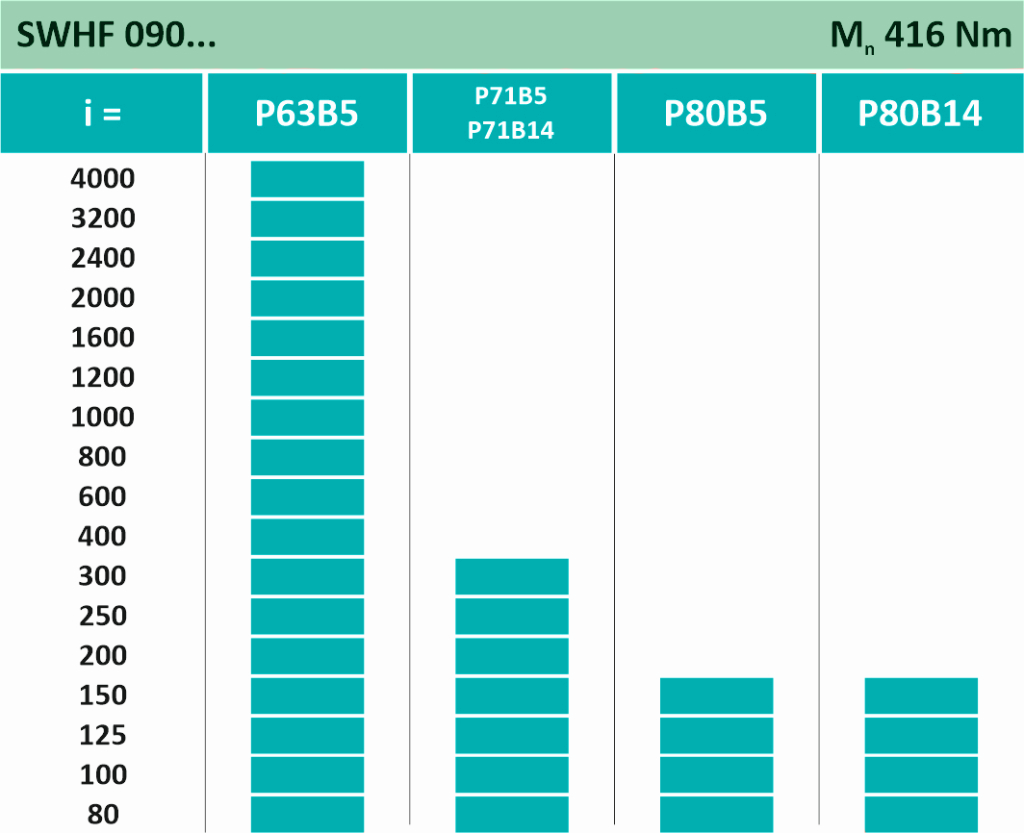

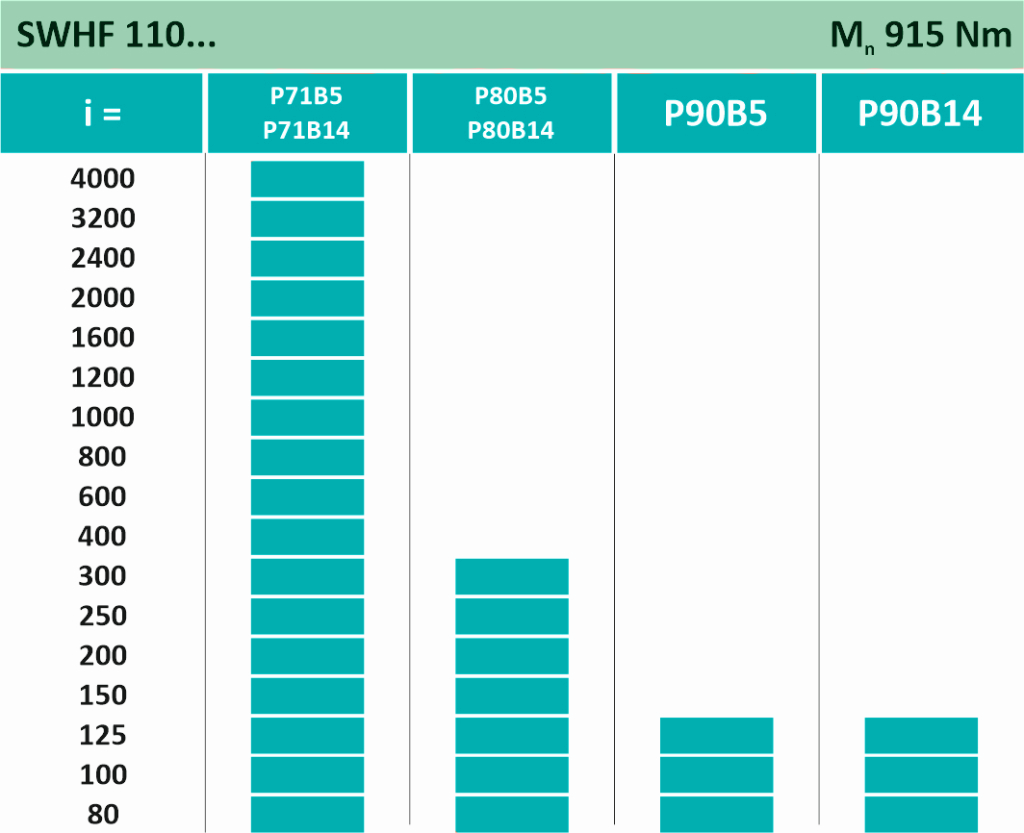

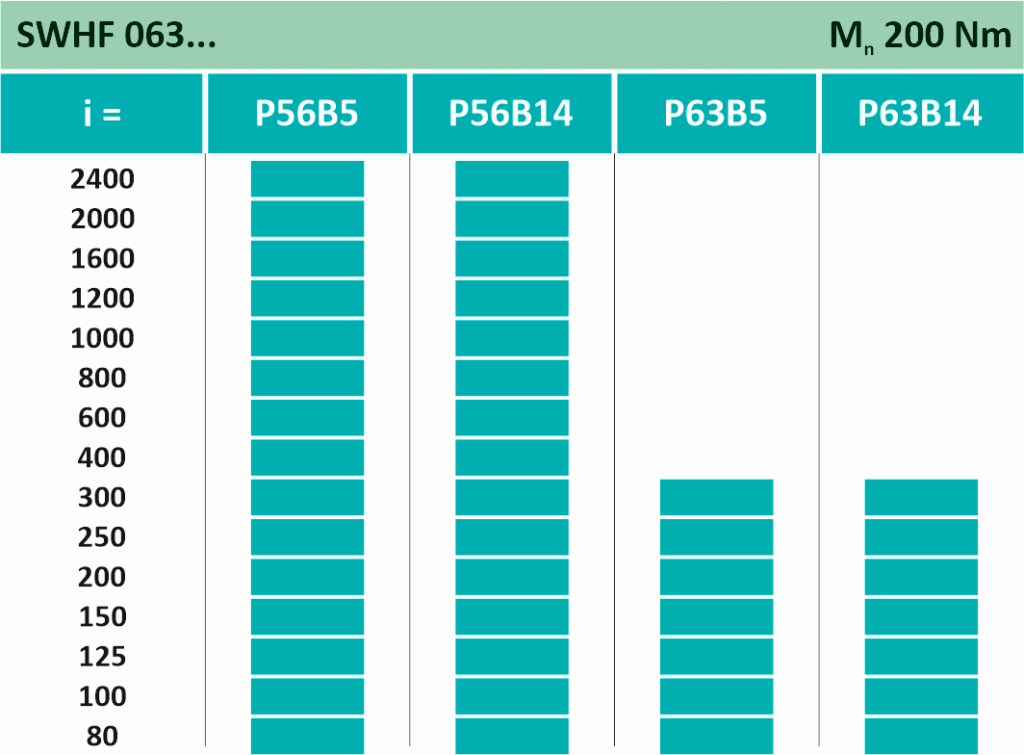

Допустимі конфігурації для циліндричного моторного редуктора серії SWHF

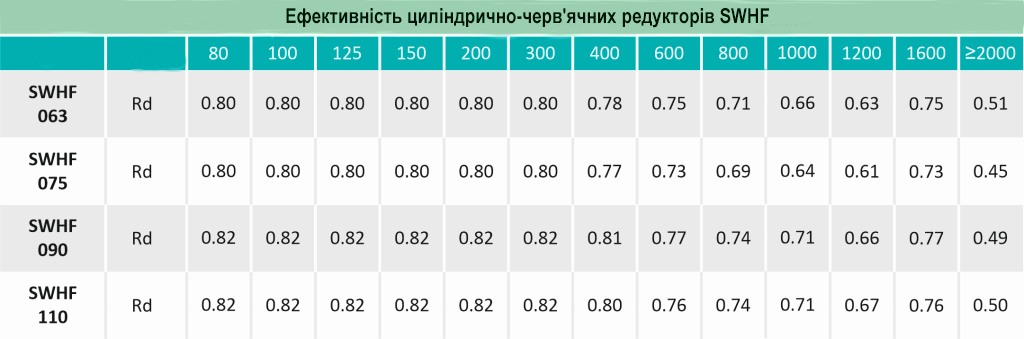

Циліндрично-черв'ячні редуктори серії SWHF - це сучасна конструкція, що поєднує технічні особливості черв'ячної редуктора SHF з двоступеневим циліндричним редуктором WAHF. Поєднуючи ці дві конструкції в одному компактному корпусі, ви отримуєте редуктори з дуже високим коефіцієнтом передачі - подібні до подвійних черв'ячних редукторів SHF, але з набагато більшою ефективністю. Нижче наведена таблиця ефективності циліндрично-черв'ячних редукторів SWHF.

Ефективність циліндрично-черв'ячних редукторів SWHF в динаміці
