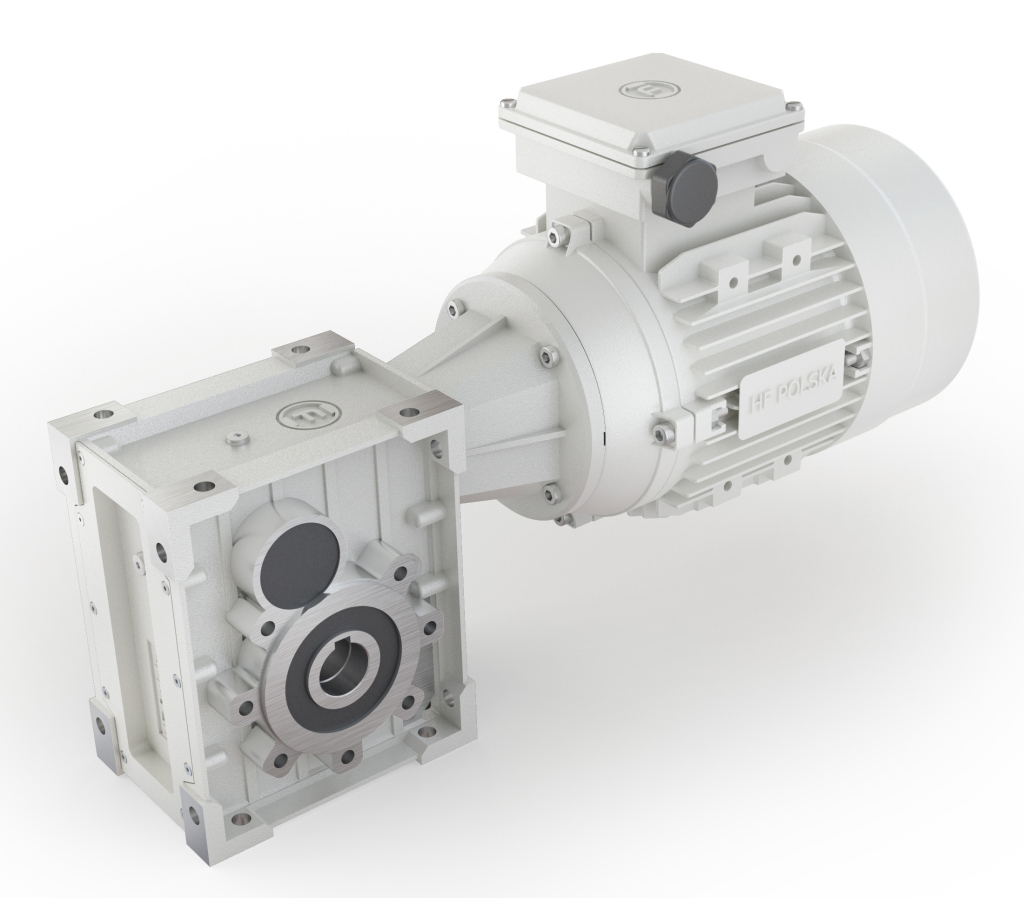

Гіпоїдні механічні редуктори THF



Гіпоїдні механічні редуктори THF

Передача потужності:
діапазон переданої вхідної потужності: 0,12 кВт ÷ 4,00 кВт
Передавальне число i =
2-ступеневі передачі: 7,5 ÷ 60
3-ступеневі передачі: 60 ÷ 300
Вихідний крутний момент:
2-ступеневі передачі: 6 Нм ÷ 580 Нм
3-ступеневі передачі: 15 Нм ÷ 600 Нм
Шестерні:
виготовлені з хромомарганцевої легованої конструкційної сталі з додаванням титану 20CrMnTiH1
Ефективність:
2-ступеневі передачі: 92% ÷ 96% (залежно від співвідношення)
3-ступеневі передачі: 90% ÷ 94% (залежно від співвідношення)

Кодове маркування гіпоїдних редукторів серії THF містить усі необхідні дані для точної ідентифікації редуктора або моторного редуктора. Поділяється на дві групи: перша стосується редукторів THF, а друга - мотор-редукторів THF.

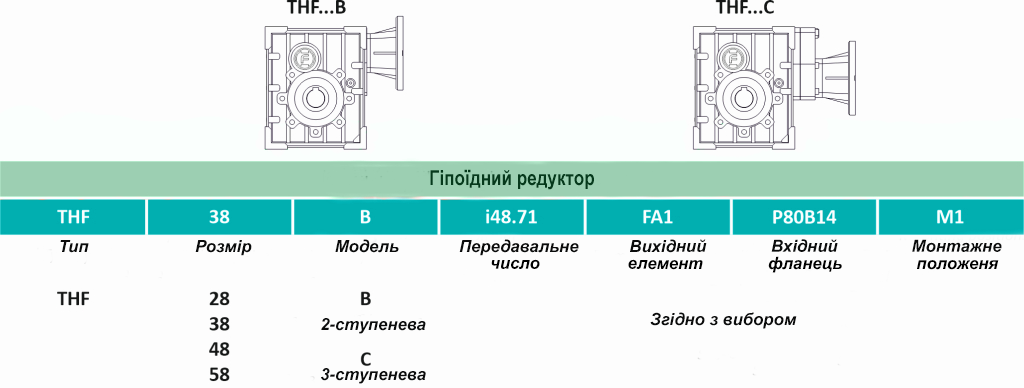

Кодове маркування редуктора THF - використовуватиметься при замовленні гіпоїдного редуктора THF.

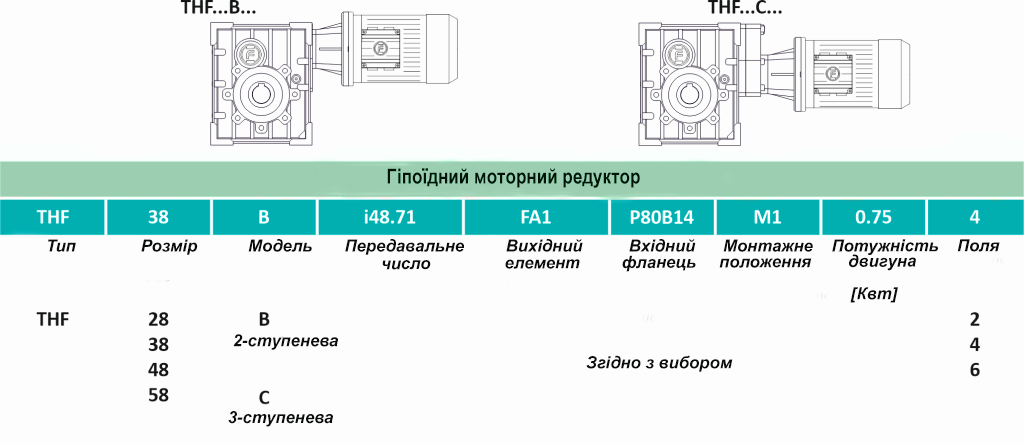

Кодове маркування мотор-редуктора THF - використовуватиметься при замовленні гіпоїдного мотор-редуктора THF.

Монтажне положення гіпоїдного редуктора THF має важливе значення для правильного виконання замовлення. Конструкція гіпоїдних редукторів THF дозволяє встановлювати їх у різних положеннях залежно від механічних потреб приладу. Всі гіпоїдні редуктори, що доставляються замовнику, заливаються маслом відповідно до монтажного положення, зазначеного в замовленні. Перш ніж встановлювати двигун THF в інше положення, ніж зазначене в замовленні, слід перевірити потребу в кількості масла в редукторі відповідно до інструкції з експлуатації або документації з експлуатації та обслуговування (документація DTR).

Якщо замовник не вказав необхідне монтажне положення у замовленні для мотор-редуктора або гіпоїдного редуктора THF, то за замовчуванням це монтажне положення M1 (B3), а гіпоїдний редуктор залитий маслом, що відповідає заданому положенні.

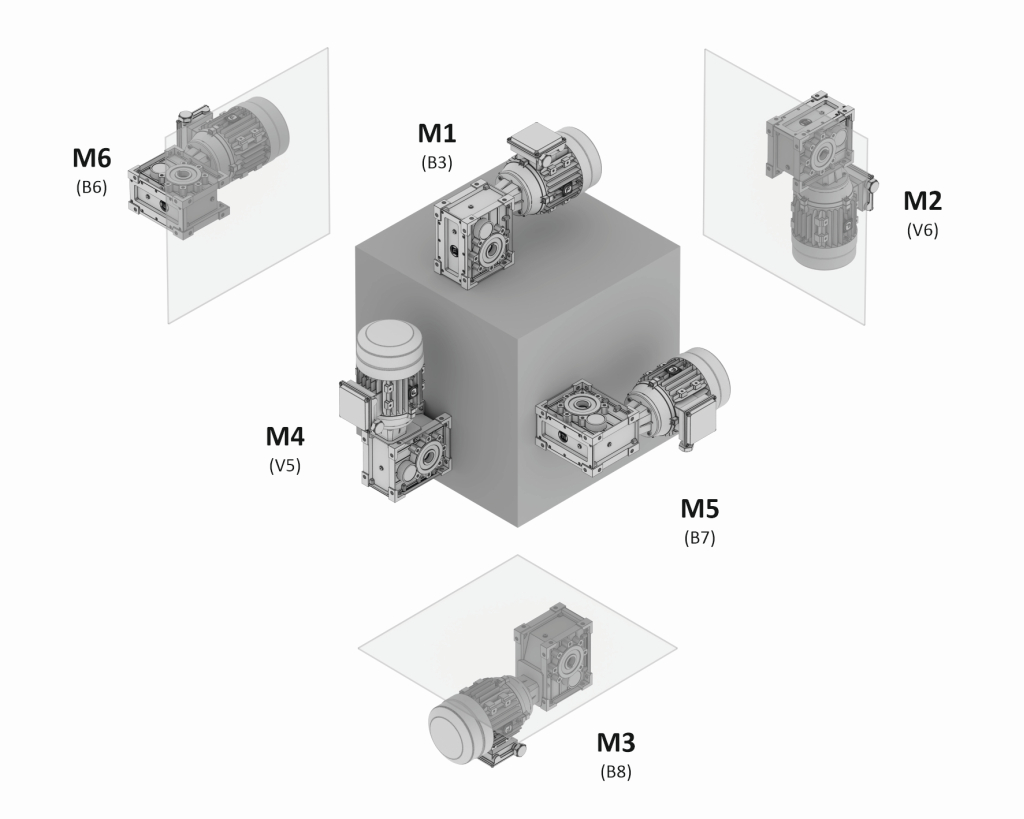

Допустимі монтажні позиції для гіпоїдного моторного редуктора серії THF

Конструкція гіпоїдних редукторів THF дозволяє використовувати аксесуари для кріплення, такі ж, як у черв'ячних редукторів SHF. Якщо є потреба встановити гіпоїдний редуктор безпосередньо на корпусі приладу, можуть бути використані вихідні фланці, які були розроблені для різних розмірів та інтервалів кріплення болтів. Монтаж гіпоїдного редуктора безпосередньо на валу приладу також можливий завдяки реакційному важелю. Стандартно гіпоїдний редуктор має вихідну втулку (вал), при необхідності може бути використаний одно- або подвійний (двосторонній) вихідний вал. Вищевказані аксесуари можна встановити на редуктор самостійно або замовити одразу встановлені. Аксесуари для гіпоїдних редукторів також містяться в кодовому позначенні цього приладу.

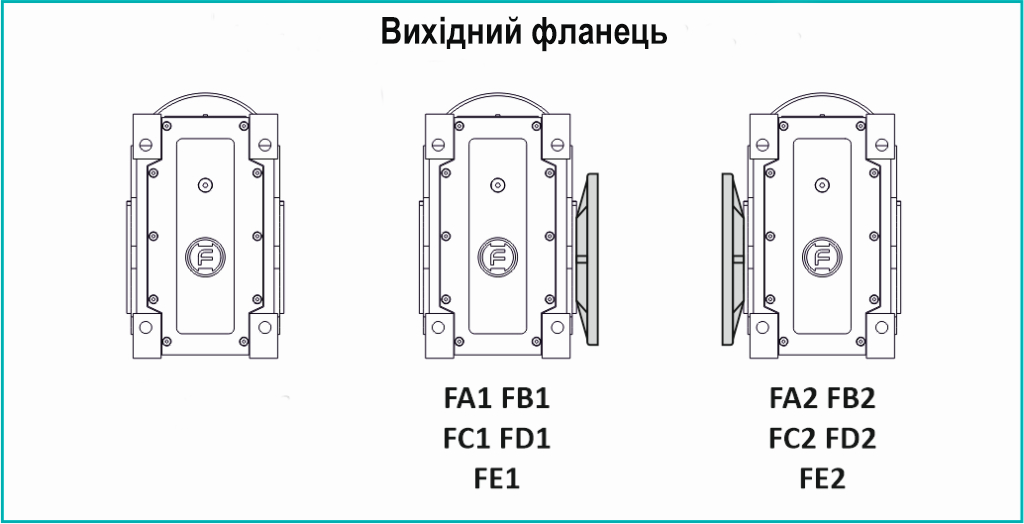

Кодове маркування вихідного фланця - використовуватиметься при замовленні гіпоїдного редуктора THF

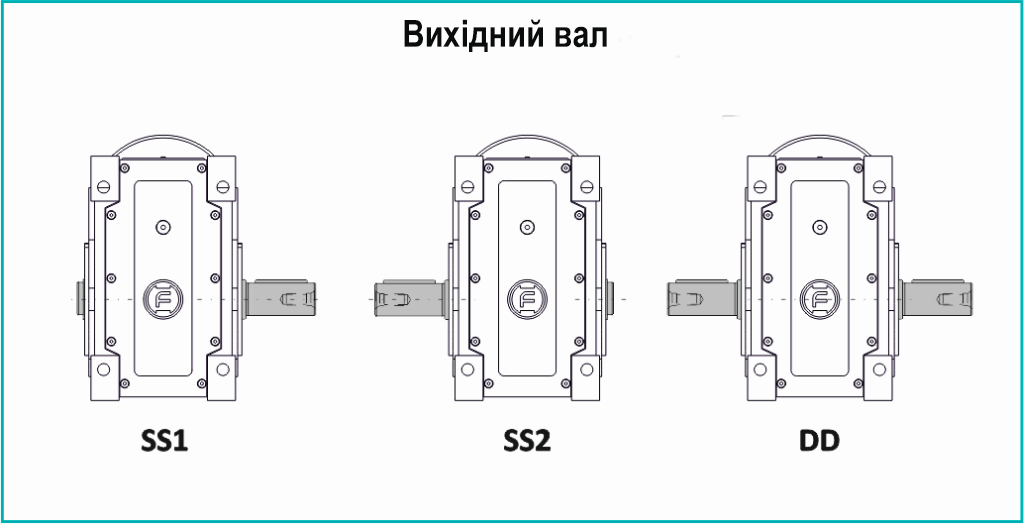

Кодове маркування суцільного вихідного вала - використовуватиметься при замовленні гіпоїдного редуктора THF

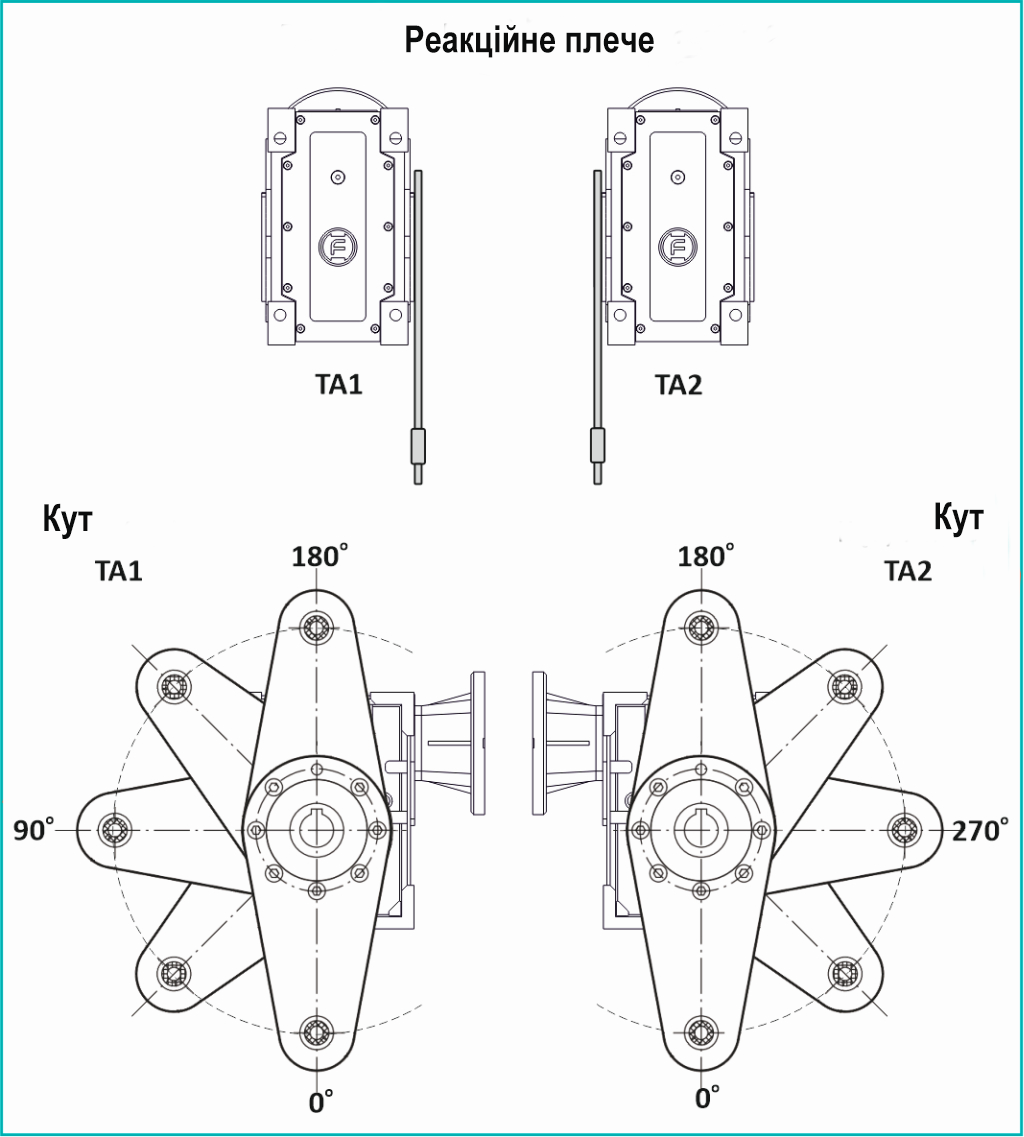

Кодове маркування реакційного плеча - використовуватиметься при замовленні гіпоїдного редуктора THF
