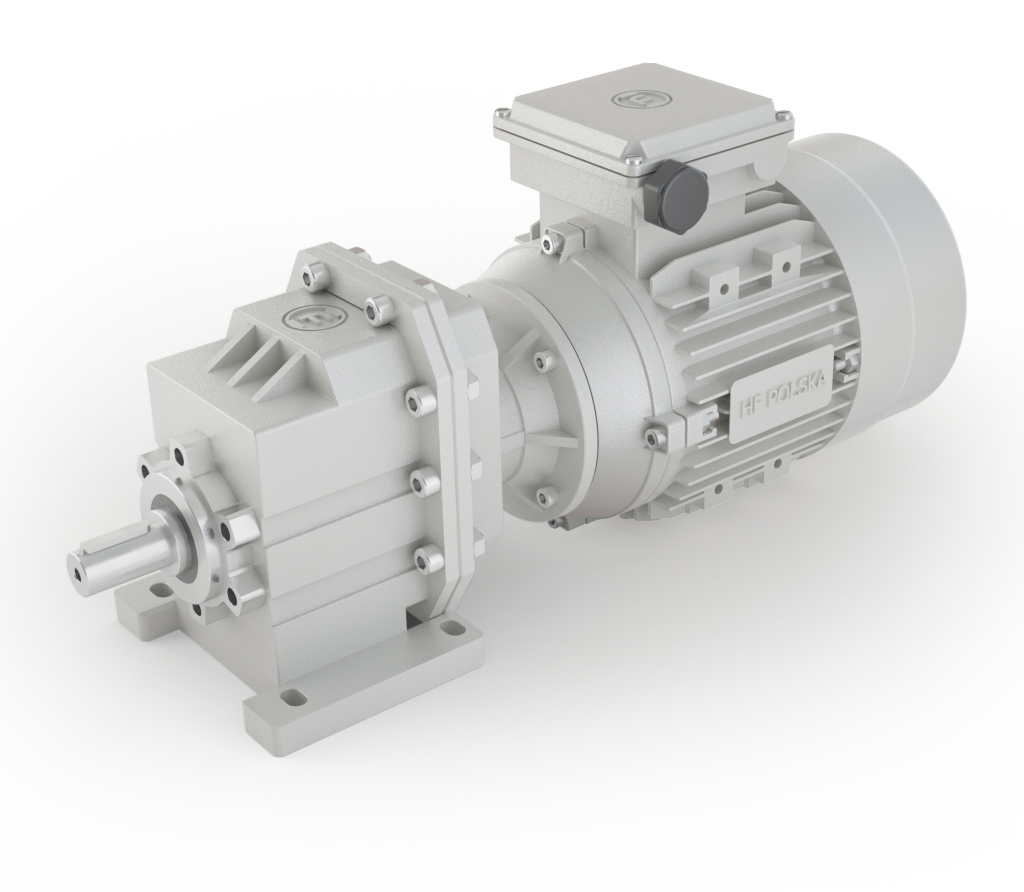

Циліндрічні механічні редуктори WAHF



Циліндрічні механічні редуктори WAHF

Передача потужності:
діапазон переданої вхідної потужності: 0,12 кВт ÷ 4,00 кВт
Передавальне число i =
2-ступеневі передачі: 3,66 ÷ 58,09
Вихідний крутний момент:
2-ступеневі передачі: 3 Нм ÷ 580 Нм
Шестерні:
виготовлені з хромомарганцевої легованої конструкційної сталі з додаванням титану 20CrMnTiH1
Ефективність:
2-ступеневі передачі: до 96%

Кодове маркування циліндричних редукторів серії WAHF містить усі необхідні дані для точної ідентифікації редуктора або моторного редуктора. Поділяється на дві групи: перша стосується редукторів WAHF, а друга - мотор-редукторів WAHF.

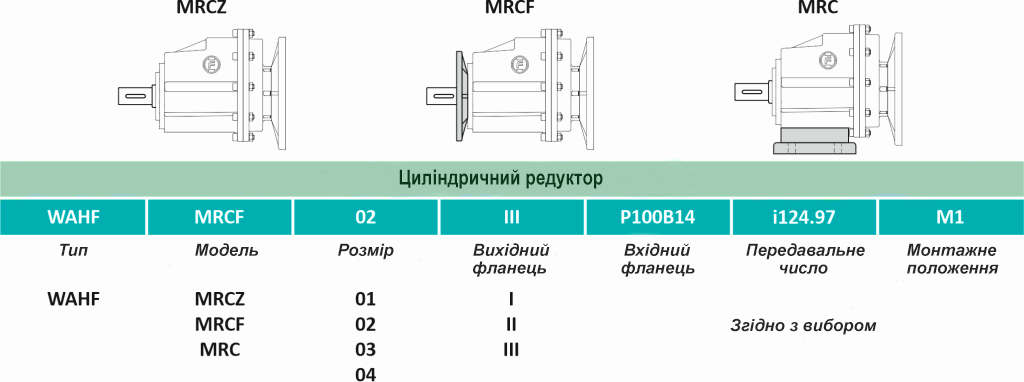

Кодове маркування редуктора WAHF - використовуватиметься при замовленні циліндричного редуктора WAHF.

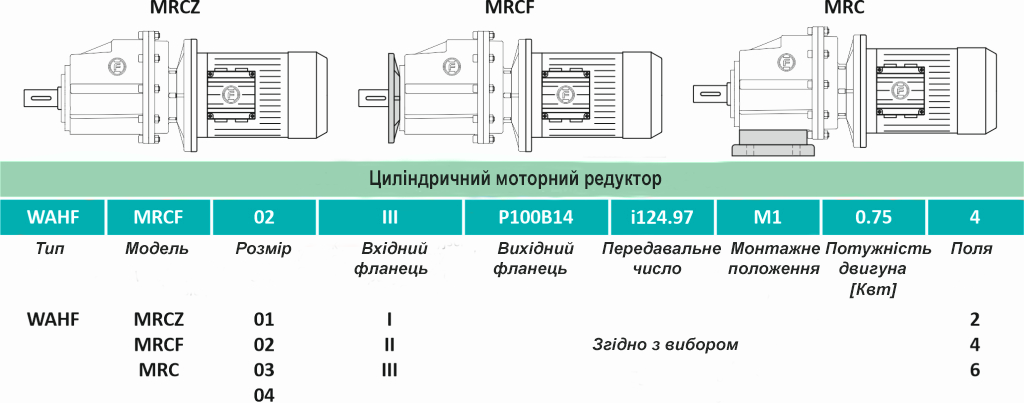

Кодове маркування мотор-редуктора WAHF - використовуватиметься при замовленні циліндричного мотор-редуктора WAHF.

Монтажне положення циліндричного редуктора WAHF має важливе значення для правильного виконання замовлення. Конструкція циліндричних редукторів WAHF дозволяє встановлювати їх у різних положеннях залежно від механічних потреб приладу. Всі циліндрічні редуктори, що доставляються замовнику, заливаються маслом відповідно до монтажного положення, зазначеного в замовленні. Перш ніж встановлювати двигун WAHF в інше положення, ніж зазначене в замовленні, слід перевірити потребу в кількості масла в редукторі відповідно до інструкції з експлуатації або документації з експлуатації та обслуговування (документація DTR).

Якщо замовник не вказав необхідне монтажне положення у замовленні для мотор-редуктора або циліндричного редуктора WAHF, то за замовчуванням це монтажне положення M1 (B3), а циліндричний редуктор залитий маслом, що відповідає заданому положенні.

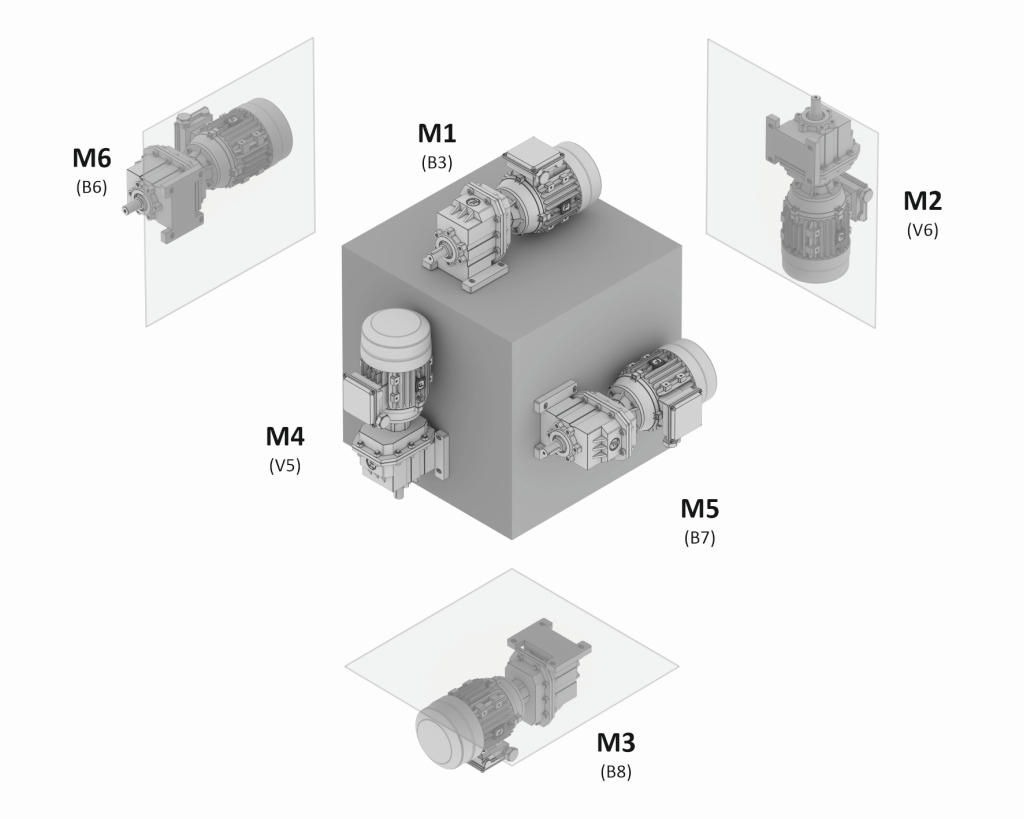

Допустимі монтажні позиції для циліндричного моторного редуктора серії WAHF

Циліндричні редуктори WAHF сконструйовані таким чином, що в компактному корпусі доступний якнайширший діапазон передач. Залежно від потужності двигуна та його механічних розмірів (корпус IEC) можна вибрати циліндричний редуктор WAHF та передавальне число. Допустимі конфігурації електродвигуна з редуктором WAHF наведені в таблицях нижче.

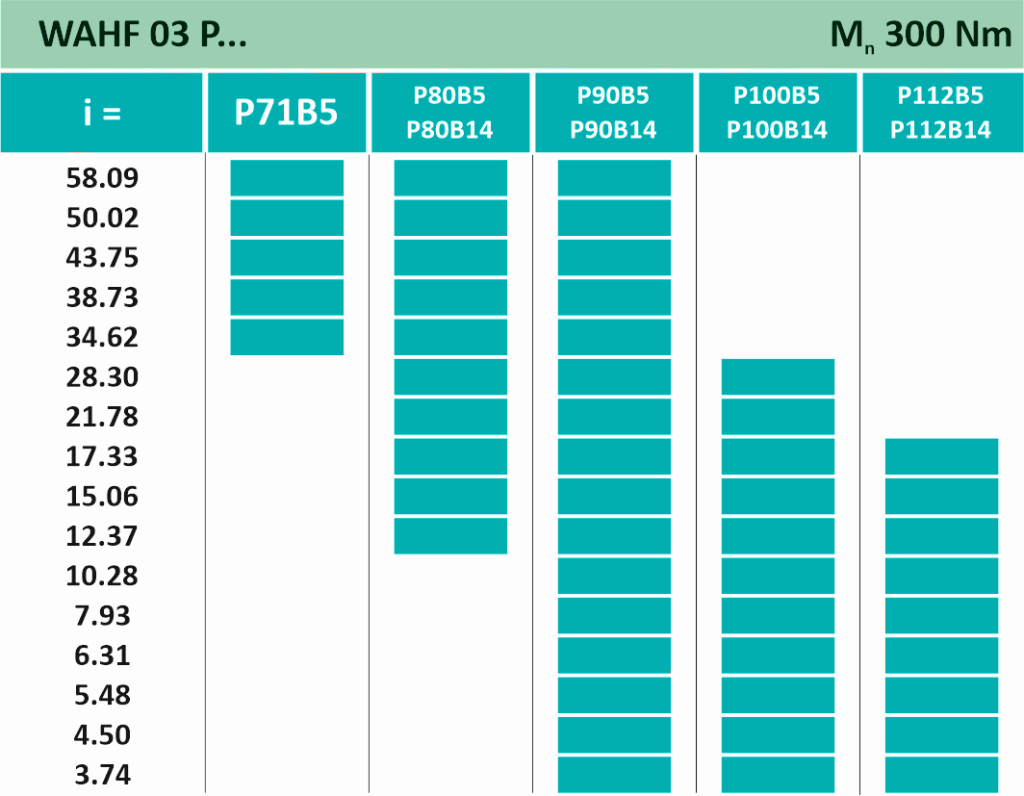

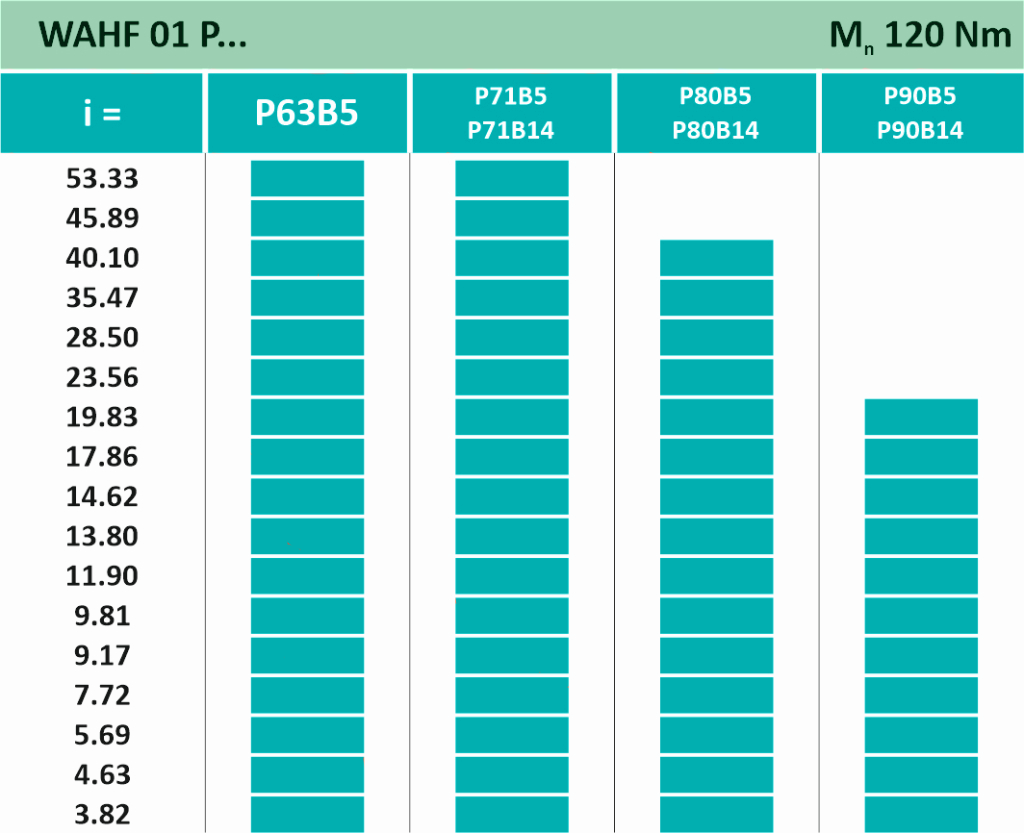

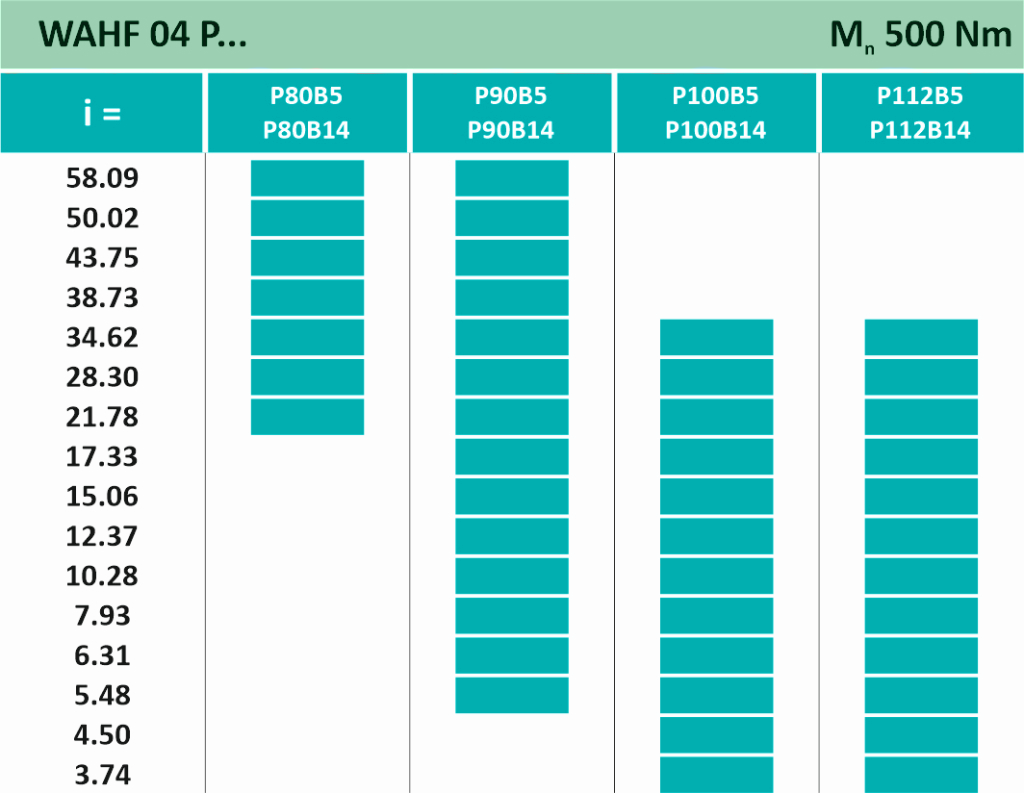

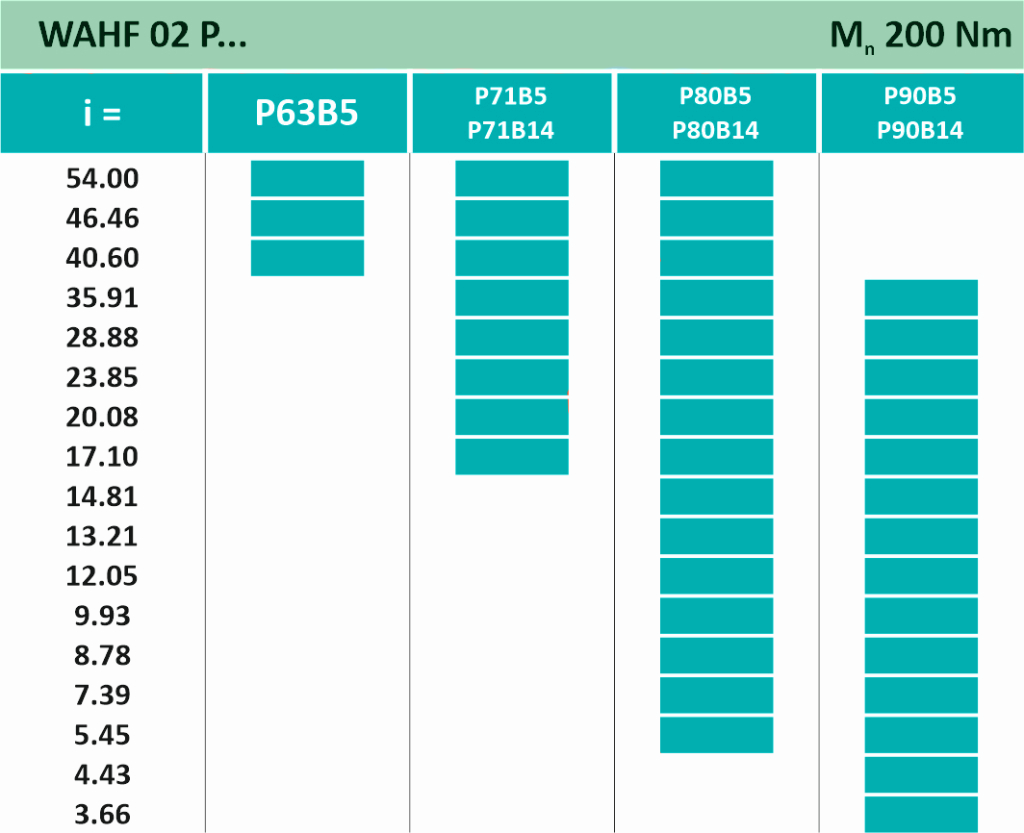

Допустимі конфігурації для циліндричного моторного редуктора серії WAHF






Щоб правильно вибрати моторний редуктор, варто виконати наведені нижче дії:

1. Визначте значення коефіцієнта fs, яке підходить для пристрою, в якому буде встановлений моторний редуктор. Вкажіть клас навантаження, щоденний час роботи мотор-редуктора та передбачувану кількість пусків моторного редуктора протягом однієї години його роботи. Для отримання додаткової інформації дивіться каталог моторних редукторів ALU-G Motion.

2. Якщо вимоги до потужності та крутного моменту двигуна відомі, перейдіть до наступного пункту. Якщо ні, використовуйте формули для визначення цих параметрів - див. картки каталогу.

3. Виберіть мотор-редуктор відповідно до необхідних технічних параметрів.



Приклад вибору циліндричного моторного редуктора WAHF.

Для прокатного стану слід вибрати моторний редукторний, який працює 8 год / день, кількість запусків на годину - 200. Визначено потребу в потужності двигуна P1 = 1,50 кВт та крутний момент M2 = 118 Нм. Відповідно до інформації, що міститься в картках каталогу, коефіцієнт fs для цієї програми був обраний на рівні fs ≥ 1,75.

Обраний мотор-редуктор повинен мати такі технічні параметри:

P1 = 1,50 кВт
M2 ≥ 118 Нм
fs ≥ 1,75
n2 ≈ 110 об / хв

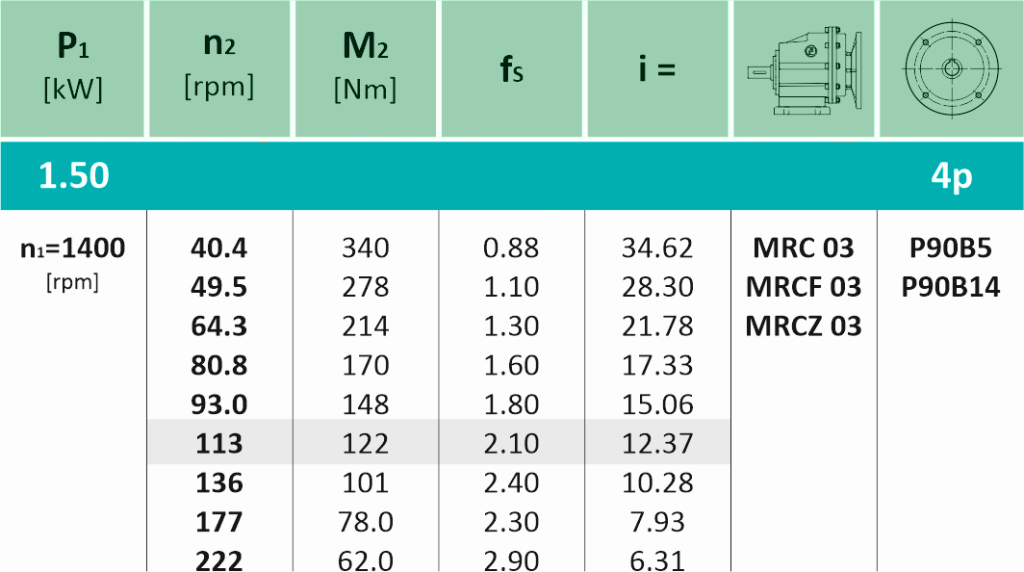

У наведених вище таблицях із даними моторних редукторів, технічні параметри, що відповідають технічним вимогам, позначені сірим кольором.

З каталогу було вибрано циліндричний мотор-редуктор:
WAHF-MRC-03-P90B5-i12.37-M1-1.50-4
