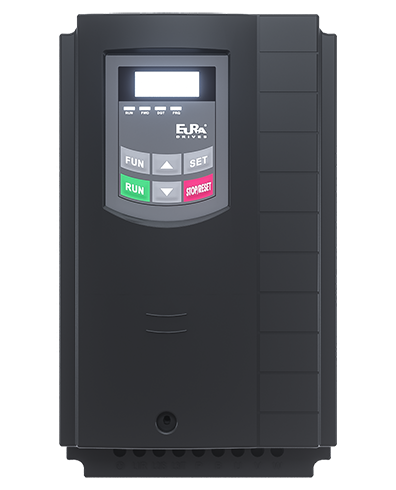

E2000 0.4 кВт - 800 кВт



E2000 0.4 кВт - 800 кВт

Високотехнологічна концепція керуванняя двигуном, заснована на передовій DSP-технології - готовність до В/Гц, SENSORLESS VECTOR, CLV і синхронного керування двигуном з постійним магнітом PMSM
Інтелектуальні функції AUTOTUNING для легкого використання
Компактний розмір, модульна концепція, міцна конструкція, виробництво для світового ринку
Гнучке керування інвертором, два аналогових входи високого дозволу, вільне відображення всіх каналів вводу/виводу
Готовий до всіх широко використовуваних систем fieldbus
Універсальний набір параметрів для всіх видів промислового і побутового застосування, включаючи інтегрований
Інтелектуальні PC-інструменти для керування інвертором, параметризації і пошуку несправностей
Стик копіювання параметрів
Вбудований фільтр ЕМС (клас С3), додатковий захисний фільтр C1
Затверджено і сертифіковано відповідно до світових стандартів незалежними органами

МодельНомінальний струмРамкаРозміри
(ШxВxД - мм)
Мін. значення
гальмівного резистора
E2000-0004 S2 0,4 кВт - 2,5 A E1 80x138x135 80 Ом/200Вт
E2000-0007 S2 0,75 кВт - 4,5 A E1 80x138x135 80 Ом/200Вт
E2000-0015 S2 1,5 кВт - 7 A E2 106x180x150 80 Ом/200Вт
E2000-0022 S2 2,2 кВт - 10 A E2 106x180x150 80 Ом/200Вт

E2000-0007 T3 0,75 кВт - 2 A E2 106x180x150 150 Ом/200Вт
E2000-0015 T3 1,5 кВт - 4 A E2 106x180x150 150 Ом/200Вт
E2000-0022 T3 2,2 кВт - 6,5 A E2 106x180x150 150 Ом/200Вт
E2000-0030 T3 3,0 кВт - 7 A E3 106x180x170 75 Ом/500Вт
E2000-0040 T3 4,0 кВт - 9 A E4 138x235x152 75 Ом/500Вт
E2000-0055 T3 5,5 кВт - 12 A E4 138x235x152 75 Ом/500Вт
E2000-0075 T3 7,5 кВт - 17 A E5 156x265x170 75 Ом/500Вт
E2000-0110 T3 11 кВт - 23 A E5 156x265x170 50 Ом/1.0кВт
E2000-0150 T3 15 кВт - 32 A E6 205x340x196 30 Ом/1.5кВт
E2000-0185 T3 18,5 кВт - 38 A E6 205x340x196 30 Ом/1.5кВт
E2000-0220 T3 22 кВт - 44 A E6 205x340x196 20 Ом/2.0кВт
E2000-0300 T3 30 кВт - 60 A C3 270x435x235 20 Ом/2.0кВт
E2000-0370 T3 37 кВт - 75 A C4 315x480x235 20 Ом/3.0кВт
E2000-0450 T3 45 кВт - 90 A C4 315x480x235 12 Ом/5.0кВт
E2000-0550 T3 55 кВт - 110 A C5 360x555x265 12 Ом/5.0кВт
E2000-0750 T3 75 кВт - 150 A C5 360x555x265 10 Ом/8.0кВт
E2000-0900 T3 90 кВт - 180 A C6 410x630x300 8 Ом/10.0кВт
E2000-1100 T3 110 кВт - 220 A C6 410x630x300 8 Ом/10.0кВт
E2000-1320 T3 132 кВт - 265 A C7 516x765x326 4 Ом/20.0кВт
E2000-1600 T3 160 кВт - 320 A C8 560x910x342 3 Ом/30.0кВт
E2000-1800 T3 180 кВт - 360 A C8 560x910x342 3 Ом/30.0кВт
E2000-2000 T3 200 кВт -400 A C9 400x1310x385 Додатково
E2000-2200 T3 220 кВт - 440 A CA 535x1340x380 Додатково
E2000-2500 T3 250 кВт - 480 A CA 535x1340x380 Додатково
E2000-2800 T3 280 кВт - 530 A CB0 600x1463x380 Додатково
E2000-3150 T3 315 кВт - 580 A CB0 600x1463x380 Додатково
E2000-3550 T3 355 кВт - 640 A CB0 600x1463x380 Додатково
E2000-4000 T3 400 кВт - 690 A CB 600x1593x380 Додатково
Вхідна потужність
Номінальна вхідна напруга 3 фази 380В~460В (+/-15%)
1 фаза 220В~240В (+/-15%)
Вхідна частота 44…67 Гц
ЕМС-фільтр Інтегрований для 2. середовища (C3) - фільтр відбитків C1 в якості опції
Потужність двигуна
Вихідна напруга 0…В - вхід
Вихідна частота 0…650 Гц (1500 Гц додатково)
Роздільна здатість частоти 0,01 Гц
Можливість перевантаження 150% - 60 сек / 10 хв
Режим керування
Алгоритм керування двигуном В/Гц-SpaceVector, SLV - безсенсорний вектор, режим керування крутним
моментом/швидкістю,CLV-вектор із замкнутим контуром, безсенсорне
керування синхронним двигуном з постійним магнітом PMSM
Частота переривача 0.8…16 кГц (фіксований/випадковий шаблон)
В/Гц характеристика Лінійна, експоненціальна і запрограмована користувачем крива
Пусковий момент 150% номінального крутного моменту при 0,5 Гц (в режимі SLV)
Компенсація крутного моменту Автоматичний / Ручний
Введення даних двигуна Інструкція із заводської таблички / AUTOTUNING
Діапазон керування 1:100 в режимі SLV, 1:1000 в режимі CLV, 1:20 в режимі PMSM
Точність швидкості +/- 0,5% (SLV),+/- 0.02% (CLV)
Точність крутного моменту +/- 5% (SLV)
DC-гальмо Програмовані користувачем функції
Гальмівний переривач Інтегрований переривач-транзистор (до 110 КВт)
Дисплей
7 сегментів, 4 значення Параметри конфігурації і - значення, запрограмоване для
відображення різних робочих параметрів
Канали вводу / виводу, функції керування
Інверторне керування Через термінали / клавіатуру / послідовний канал (або все разом)
Цифрові входи 6 (8) входи заземлення (вибір NPN-PNP) імпульсний вхід
Вхідний показник швидкості Потенціометр (на клавіатурі, зовнішній), аналоговий сигнал (клеми),
керування з клавіатури, імпульсна передача, послідовне з'єднання
Аналогові канали 2 аналогові канали - 12 BIT: 0...10В, 0...+5, 10В...0...10В, 0...(4) 20мА
всі вільно масштабовані щодо посилення і зміщення і математично об'єднуються
Аналогові виходи 2 аналогові виходи, програмовані відносно посилення та
функції (0...10В, 0 (4)...20 мА)
Цифрові виходи 1 (2) цифрові виходи OC (вільне зіставлення з різними функціями)
Релейний вихід 1 перемикаючий контакт 3A 250 В АС / 30 В DC (програмоване призначення)
Канал передачі даних Послідовне посилання RS 485 (MODBUS ASCI/RTU)
Спеціальні функції 24 В / 50 мА допоміжне живлення на клемах, 10 В живлення потенціометра,
5 В / 100 мА живлення на роз`ємі PTC/KLIXON простий захист двигуна
Функції захисту з пам'яттю помилок
Електричні Підвищена напруга, понижена напруга
Перевантаження по струму, перевантаження, коротке замикання
Термічний Перегрів інвертора, перевантаження двигуна I²xt, просте зчитування PTC
Додатково
Дисплей Дистанційний дисплей / блок клавіатури
Гальмівний переривач Тормозні резистори для будь-якого застосування
Програмне забезпечення для ПК Інструменти конфігурації, управління і діагностики, ручка копіювання
параметрів, дистанційна клавіатура IP66 з 4 рядками
Стик параметрів Відображення символів
Умови навколишнього середовища і експлуатації
Клас захисту IP20 / IP21 (додатково)
Робоча температура -10…+50 °C
Воголість Від 0 до 95% відносної вологості, без конденсації, не викликає корозії
Висота 1000 м, зниження потужності більше 1% / 100 м
Вібрація Макс. 0,5 г
Діапазон потужності
0,4…400 кВт
Стандарти
Електромагнітна сумісність EN61800-3(2004)
Безпека EN61800-5-1 2003
ПІДЙОМНИК
КОМПРЕСОР
КУЛЬОВИЙ МЛИН
ЕКСКАВАТОР
СТРІЧКОВИЙ КОНВЕЙЕР
НАСОС
КОНДИЦІЮВАННЯ
ЛІФТ
ВЕНТИЛЯТОР
ВЕНТИЛЯЦІЙНІ СИСТЕМИ
ПРАЛЬНА МАШИНА
ЗАВОД БІОГАЗУ
АВТОМАТИЗАЦІЯ БУДІВЕЛЬ
ТЕКСТИЛЬНА ПРОМИСЛОВІСТЬ
ВАНТАЖОПІДЙОМНИК
