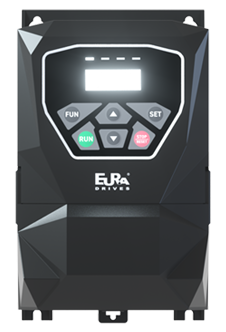

E600 0.4 кВт - 5.5 кВт



E600 0.4 кВт - 5.5 кВт

Найкраще співвідношення продуктивності і вартості без втрати надійності і якості
Компактний дизайн, легко інтегрується в ваше середовище: кріплення на DIN-рейку, введення-виведення в стилі контактора
Простота налаштування: простий набір оптимізованих параметрів для всіх основних функцій і додатків
Функції PID і HVAC - інтегрована безпека - MODBUS - відкритий для роботи в мережі
Внутрішній фільтр ЕМС в стандартній комплектації: готовий до ринку CE
Економічне масове виробництво на високоавтоматизованих і спеціалізованих лініях поверхневого монтажу
Привід загального призначення - виготовлений для світового ринку (CE/UL/CCC)
Затверджено і сертифіковане європейськими незалежними органами

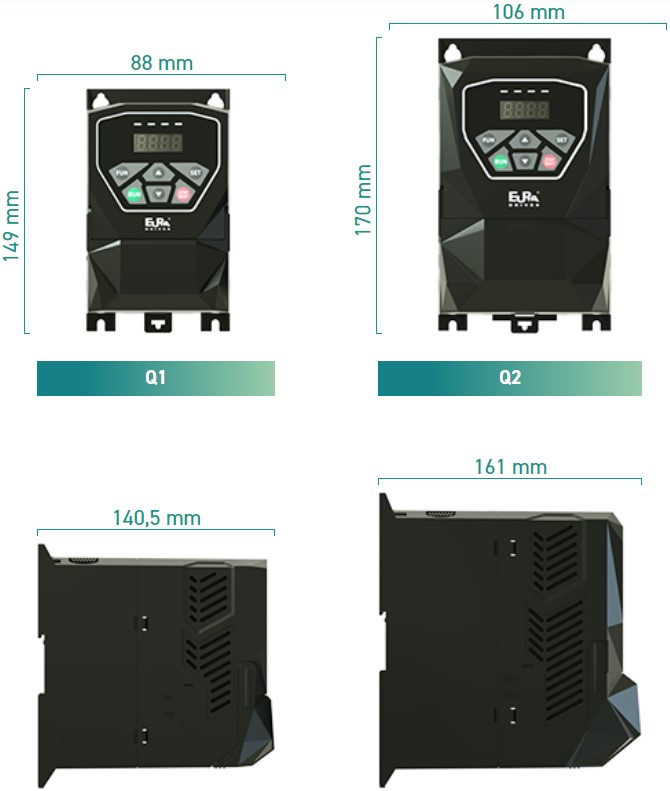

МодельПотужність двигуна (кВт)Номінальний вихідний струм (A)Структурний кодВага (кг)Режим охолодження
E600-0004S2Q1U1F2AG03B1R3 0,4 кВт 2,5 Q1 0,45 Самоохолодження
E600-0007S2Q1U1F2AG03B1R3 0,75 кВт 4,5 Q1 0,48 Повітряне охолодження
E600-0015S2Q1U1F2AG03B1R3 1,5 кВт 7,0 Q1 0,49 Повітряне охолодження
E600-0022S2Q2U1F2AG03B1R3 2,2 кВт 10,0 Q2 0,75 Повітряне охолодження

E600-0004T3Q1U1F2AG03B1R3 0,4 кВт 1,2 Q1 0,8 Самоохолодження
E600-0007T3Q1U1F2AG03B1R5 0,75 кВт 2 Q1 0,82 Повітряне охолодження
E600-0015T3Q1U1F2AG03B1R5 1,5 кВт 4 Q1 0,85 Повітряне охолодження
E600-0022T3Q2U1F2AG03B1R5 2,2 кВт 6,5 Q2 1,3 Повітряне охолодження
E600-0030T3Q2U1F2AG03B1R3 3 кВт 7,6 Q2 1,3 Повітряне охолодження
E600-0040T3Q2U1F2AG03B1R3 4 кВт 9 Q2 1,45 Повітряне охолодження
E600-0055T3Q2U1F2AG03B1R3 5,5 кВт 12 Q2 1,45 Повітряне охолодження
Живлення
Номінальна напруга 3 фази 380…460 В +/- 15%
1 фаза 200…240 В +/- 15%
Вхідна частота 44...67 Гц
ЕМС-фільтр Інтегрований для 2. середовища
Зусилля
Вихідна напруга 0…В - вхід
Вихідна частота 0,5…650 Гц
Роздільна здатність вихідної частоти 0,01 Гц
Можливість перевантаження 150% - 60 сек / 10 хв
Режим керування
ШІМ-режими керування В/Гц - режим
Частота ШІМ 0,8…6 кГц
В/Гц характеристика Лінійна, квадратна та програмована користувачем крива
Пусковий момент 100% номінальний крутний момент при 1 Гц
DC-гальмо Частота програмованого порогу, тривалість та інтенсивність - інжекція DC
Гальмівний переривач Вбудований переривач-транзистор
Дисплей
7-сегментний світлодіодний дисплей - 4-значний Для програмування і візуалізації різних робочих параметрів
Канали вводу/виводу, функції керування
Інверторне керування - пуск/стоп Для налаштування: термінали/ панель керування/ послідовне посилання
Входи цифрового керування 4 цифрових входи (HIGH / LOW з можливістю налаштування)
Опорний сигнал швидкості Потенціометр, аналоговий вхід (клеми 0...10 В, (0) 4...20 мА),
кнопки панелі керування, послідовне з'єднання
Довідкові аналогові канали 1 Аналогових канали 0…10 В, (0) 4…20 мА
Аналогові виходи 1 аналоговий вихідний канал, програмований в посиленні,
різні функції для призначення (0...10 В)
Цифрові виходи 1 цифровий вихід (OC, різні функції для призначення)
Вихід реле 1 контакт перемикання 3 A 230 В (програмований для різних функцій)
Інтерфейс Послідовне посилання (MODBUS - ASCI/RTU)
Спеціальна функція - можливості керування Поштовховий режим, додаткове джерело живлення
12 В/50 мА на клемах PID-керування
Функції захисту,
в т. ч. пам'ять помилок
Функції електричного захисту Перенапруга, недостатня напруга
Перевищення струму, перевантаження, перевантаження двигуна,
коротке замикання на виході
Переривання аналогового посилання
Функції термічного захисту Перегрів радіатора
Можливі варіанти
Панель керування Дистанційна клавіатура
Гальмівні резистори Гальмівні резистори для важких умов експлуатації
Параметри
Фільтр/дроселі Дроселі PFC - фільтр обмеження виходу dv/dt - синусфільтр
Стик для копіювання параметрів USB-накопичувач з функцією дублювання параметрів
Програмне забезпечення PC-Link (через MODBUS) Спеціальний інструмент для програмування, керування
та діагностики (пам'ять набору параметрів)
Безпека STO (тільки Q2)
Умови навколишнього середовища
Захист IP21
Робоча температура -10…+40 °C
Вологість Макс. 90% без конденсації, не викликає корозії
Заглиблення 1000 м - 1% зменшення / 100 м вище
Вібрація Макс. 0,5 г
Діапазон потужності
В/Гц 230 В: 0,2…2,2 кВт 400 В: 0.2...5,5 кВт
Стандарти
ЕМС EN61800-3(2004)
Безпека EN61800-5-1 2003
КОМПРЕСОР
КУЛЬОВИЙ МЛИН
ЕКСКАВАТОР
СТРІЧКОВИЙ КОНВЕЄР
НАСОС
КОНДИЦІЮВАННЯ
ВЕНТИЛЯТОР
ВЕНТИЛЯЦІЙНІ СИСТЕМИ
ПРАЛЬНА МАШИНА
ЗАВОД БІОГАЗУ
АВТОМАТИЗАЦІЯ БУДІВЕЛЬ
ТЕКСТИЛЬНА ПРОМИСЛОВІСТЬ
