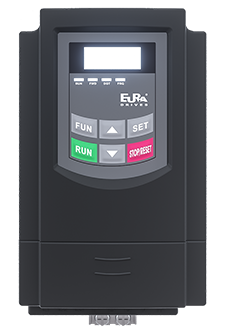

E810 0.4 кВт - 110 кВт



E810 0.4 кВт - 110 кВт

Інвертор для систем ОВК - компактний, недорогий і надійний
Вбудований ПІД-регулятор зі спеціальними функціями ОВК
Інтерфейс MODBUS для зчитування управління інвертором і налаштування всіх апаратних каналів вводу/виводу за допомогою реалізації MODBUS в підсистемах
Режим керування В/Гц, керування для асинхронного двигуна, безсенсорне керування для синхронного двигуна з постійними магнітами (PMSM)
Інтелектуальні функції регулювання напруги, струму і опорної частоти «ловлять на льоту»
Фільтр ЕМС (клас С3), вбудований в якості опції фільтр C1

МодельНомінальний струмРамкаРозміри
(ШxВxД - мм)
Мін. значення
гальмівного резистора
E810-0004 S2 0,4 кВт - 2.5 A E1 80x138x135 80 Ом/100 Вт
E810-0007 S2 0,75 кВт - 4.5 A E1 80x138x135 80 Ом/100 Вт
E810-0015 S2 1,5 кВт - 7A E2 106x180x150 80 Ом/100 Вт
E810-0022 S2 2,2 кВт - 10 A E2 106x180x150 80 Ом/100 Вт

E810-0004 T3 0,4 кВт - 1.2 A E1 80x138x135 200 Ом/100 Вт
E810-0007-T3 0,75 кВт - 2 A E2 106x180x150 150 Ом/100 Вт
E810-0015-T3 1,5 кВт - 4 A E2 106x180x150 100 Ом/100 Вт
E810-0022-T3 2,2 кВт - 6,5 A E2 106x180x150 100 Ом/100 Вт
E810-0030-T3 3,0 кВт - 8 A E2 106x180x150 80 Ом/300 Вт
E810-0040-T3 4,0 кВт - 9 A E4 138x235x152 80 Ом/300 Вт
E810-0055-T3 5,5 кВт - 12 A E4 138x235x152 80 Ом/300 Вт
E810-0075-T3 7,5 кВт - 17 A E5 156x265x170 80 Ом/600 Вт
E810-0110-T3 11 кВт - 23 A E5 156x265x170 50 Ом/600 Вт
E810-0150-T3 15 кВт - 32 A E6 205x340x196 30 Ом/1.0кВт
E810-0185-T3 18,5 кВт - 38 AA E6 205x340x196 30 Ом/1.0кВт
E810-0220-T3 22 кВт - 44 A E6 205x340x196 20 Ом/1.5кВт
E810-0300-T3 30 кВт - 60 A C3 270x435x235 20 Ом/1.5кВт
E810-0370-T3 37 кВт - 75 A C3 270x435x235 20 Ом/1.5кВт
E810-0450-T3 45 кВт - 90 A C4 315×480×235 15 Ом/2.0кВт
E810-0550-T3 55 кВт - 110 A C5 360x555x265 15 Ом/2.0кВт
E810-0750-T3 75 кВт - 150 A C5 360x555x265 10 Ом/3.0кВт
E810-0900-T3 90 кВт - 180 A C6 410x630x300 8 Ом/10.0кВт
E2000-1320 T3 110 кВт - 220 A C6 410x630x300 Додатковий гальмівний блок
Вхідна потужність
Напруга живлення 1 фаза 220В~240В (+/- 15%)
3 фази 380В~460В (+/-15%)
Вхідна частота 44...67 Гц
ЕМС-фільтр Інтегрований для другого середовища (C3 - промислова зона) -
варіант для першого середовища (C1 - житлова зона)
Потужність двигуна
Вихідна напруга 0…В - вхід
Вихідна частота 0.5…650 Гц
Можливість перевантаження 120% - 60 сек. / 15 хв.
Режим керування
В/Гц характеристика Лінійна, змінна крива крутного моменту, програмована користувачем крива
Частота ШІМ 810…10000 Гц (фіксований / випадковий шаблон)
Дисплей
4-значний світлодіодний дисплей Програмований, для відображення різних інверторних і робочих параметрів
Обладнання контролю
(введення/виведення)
Цифрові входи 6 (8) входи (PNP/NPN)
Аналогові входи 2 x 12 BIT аналогових входів 0..10 В, 0 (4)...20 мА)
Аналогові виходи 2 аналогових виходи для призначення різних функцій (0...10 В, 0…20 мА)
Цифрові виходи 1 (2) цифрових виходи (вільне призначення різних функцій)
Реле 1 перемикаючий контакт 5 A 230 В (програмована функція)
MODBUS Керування інвертором, зчитування і налаштування всіх каналів вводу/виводу
Спеціально
Додаткове джерело живлення Додадтове джерело: 24 В / 50 мА - на клемах живлення потенціометра 10 В
Функції захисту з пам'яттю помилок
Електричний захист Підвищена напруга, понижена напруга
Перевищення струму, перевантаження, коротке замикання
Термічний захист Перегрів інвертора, перевантаження двигуна I2xt просте зчитування PTC
Опції та аксесуари
Дисплей/клавіатура Дистанційний дисплей / блок клавіатури
Гальмо Гальмівні резистори для будь-якого застосування
Fieldbus Модулі шлюзу для всіх широко використовуваних шинних технологій
Стик копіювання параметрів Розумний інструмент для зберігання і копіювання параметрів
Умови навколишнього середовища та експуатації
Ступінь захисту IP20 / IP21 (за вибором)
Робоча температура -10…+40 °C
Вологість Макс. 90% без конденсації, не викликає корозії
Висота 1000 м, зниження характеристик вище 1% / 100 м
КОНДИЦІЮВАННЯ
НАСОС
ВЕНТИЛЯТОР
ВЕНТИЛЯЦІЙНІ СИСТЕМИ
ПРАЛЬНА МАШИНА
ЗАВОД БІОГАЗУ
АВТОМАТИЗАЦІЯ БУДІВЕЛЬ
