Механические червячные редукторы SHF



Механические червячные редукторы SHF

Передача мощности:
диапазон передаваемой входной мощности: 0,06 кВт ÷ 15,0 кВт
Передаточное число i =
1-ступенчатые передачи: 7,5 ÷ 100
двойные передачи: 100 ÷ 5000
передачи с цилиндрическим степени: 61,25 ÷ 300
Выходной крутящий момент:
1-ступенчатые передачи: 2 Нм ÷ 1760 Нм
двойные передачи: 38 Нм ÷ 3057 Нм
передачи с цилиндрическим степени: 40 Нм ÷ 1150 Нм
Материалы:
основа - конструкционная легированная сталь 20Cr
червячное колесо - бронза G-CuSn12Ni12 (DIN1705) с сердцевиной из чугуна G20
корпус - алюминий ADC12 или чугун HT200 (для SHF110, SHF130 и SHF150)

Кодовая маркировка червячных редукторов серии SHF содержит все необходимые данные для точной идентификации редуктора или моторного редуктора. Делится на четыре группы: первая касается только редукторов SHF, вторая - червячных мотор-редукторов SHF, третья - двойных червячных редукторов SHF, четвертая - двойных червячных мотор-редукторов SHF.

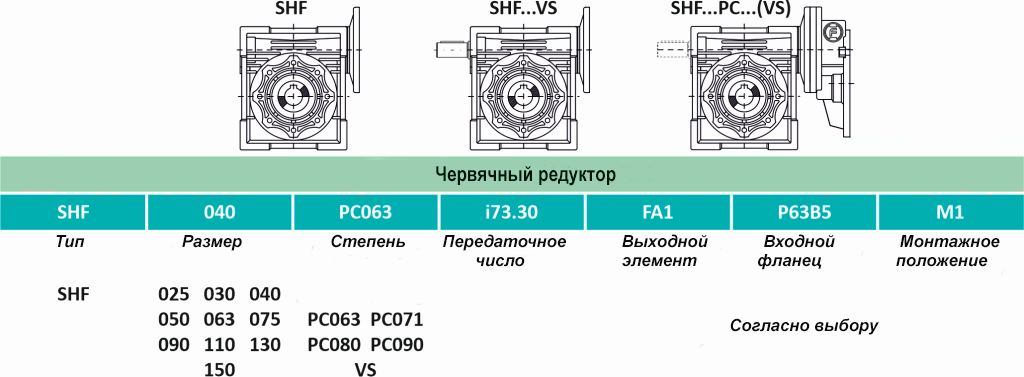

Кодовая маркировка редуктора SHF - будет использоваться при заказе червячного редуктора SHF

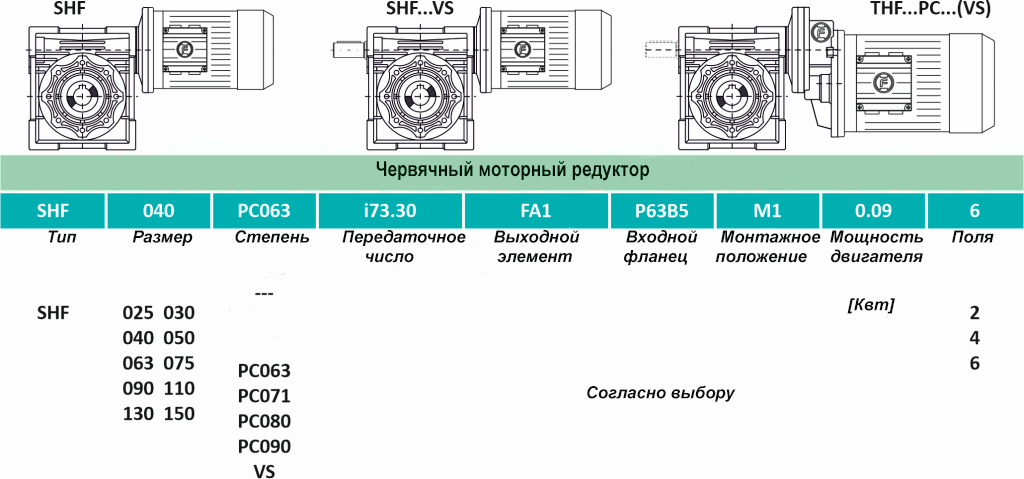

Кодовая маркировка червячного мотор-редуктора SHF - будет использоваться при заказе червячного мотор-редуктора SHF.

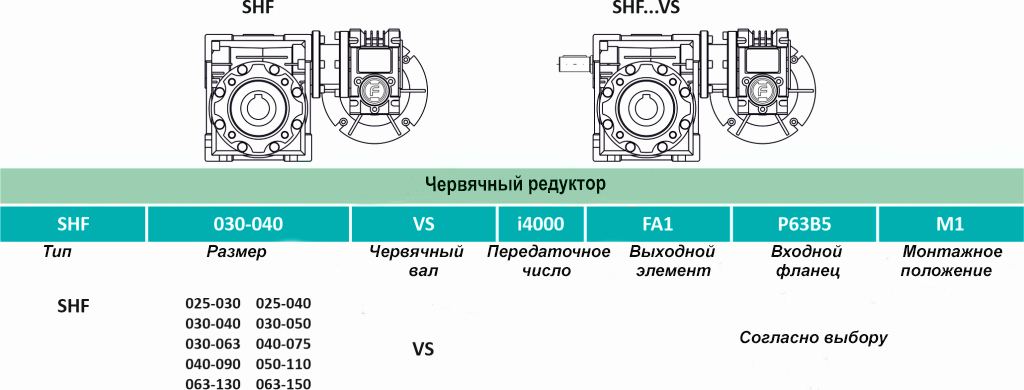

Кодовая маркировка двойного червячного редуктора SHF - будет использоваться при заказе двойного червячного редуктора SHF.

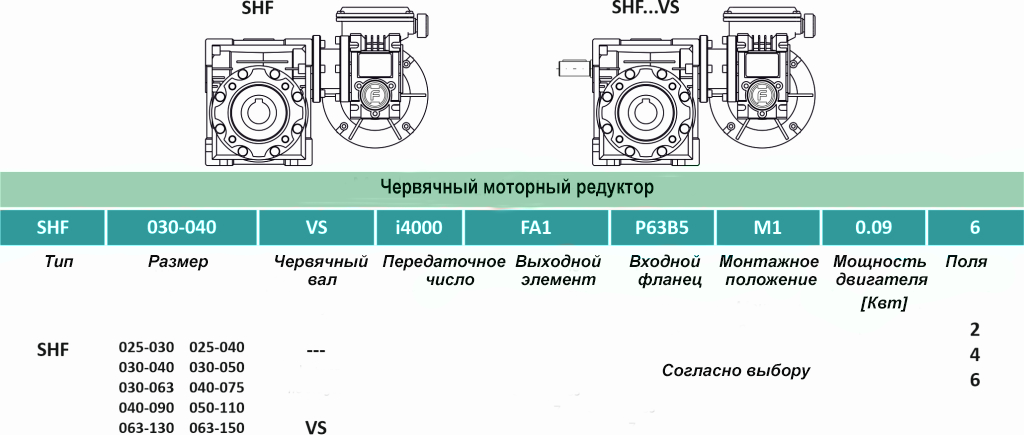

Кодовая маркировка двойного червячного мотор-редуктора SHF - будет использоваться при заказе двойного червячного мотор-редуктора SHF.

Монтажное положение червячного редуктора SHF имеет важное значение для выполнения заказа. Конструкция червячных редукторов SHF позволяет устанавливать их в разных положениях в зависимости от механических потребностей устройства. Все червячные редукторы, доставляемых заказчику, заливаются маслом в соответствии с монтажным положением, указанное в заказе. Прежде чем устанавливать двигатель SHF в другое положение, чем указано в заказе, следует проверить потребность в количестве масла в редукторе соответствии с инструкцией по эксплуатации или документации по эксплуатации и обслуживанию (документация DTR).

Если заказчик не указал необходимо монтажное положение в заказе для мотор-редуктора или червячного редуктора SHF, то по умолчанию это монтажное положение M1 (B3), а червячный редуктор залит маслом отвечает заданном положении.

Допустимые монтажные позиции для червячного моторного редуктора серии SHF



Допустимые монтажные позиции для двойного червячного моторного редуктора серии SHF

Конструкция червячных редукторов SHF и двойных червячных редуктора SHF позволяет использовать аксессуары для крепления в зависимости от монтажных потребностей. Если есть необходимость установить червячный редуктор непосредственно на корпусе устройства, могут быть использованы выходные фланцы, которые были разработаны для различных размеров и интервалов крепления болтов. Монтаж червячного редуктора непосредственно на валу прибора также возможен благодаря реакционному рычагу. Стандартно червячный редуктор имеет выходную втулку (вал), при необходимости может быть использован одно- или двойной (двусторонний) выходной вал. Вышеуказанные аксессуары можно установить на редуктор самостоятельно или заказать сразу установленными. Аксессуары для червячных редукторов также содержатся в кодовом обозначении этого устройства.

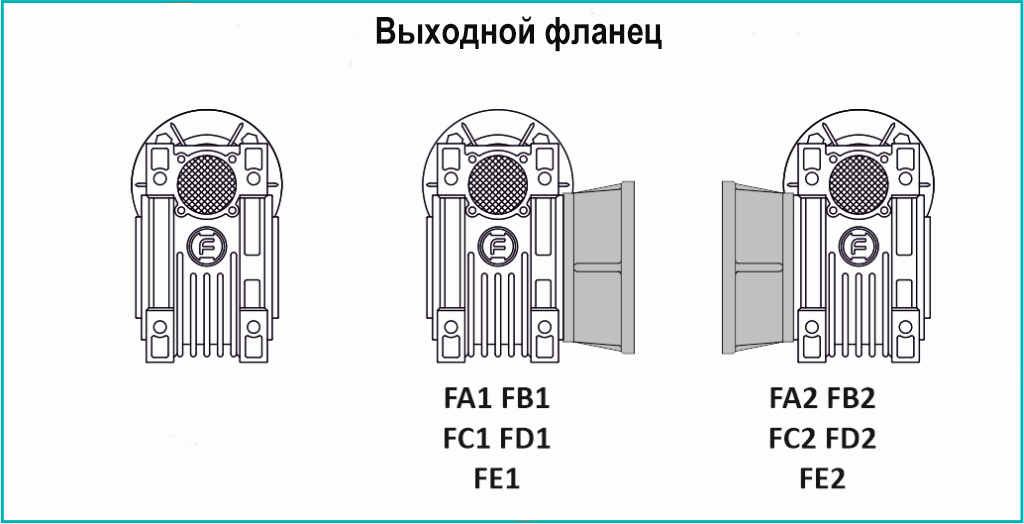

Кодовая маркировка выходного фланца- при заказе червячного редуктора SHF или двойного червячного редуктора

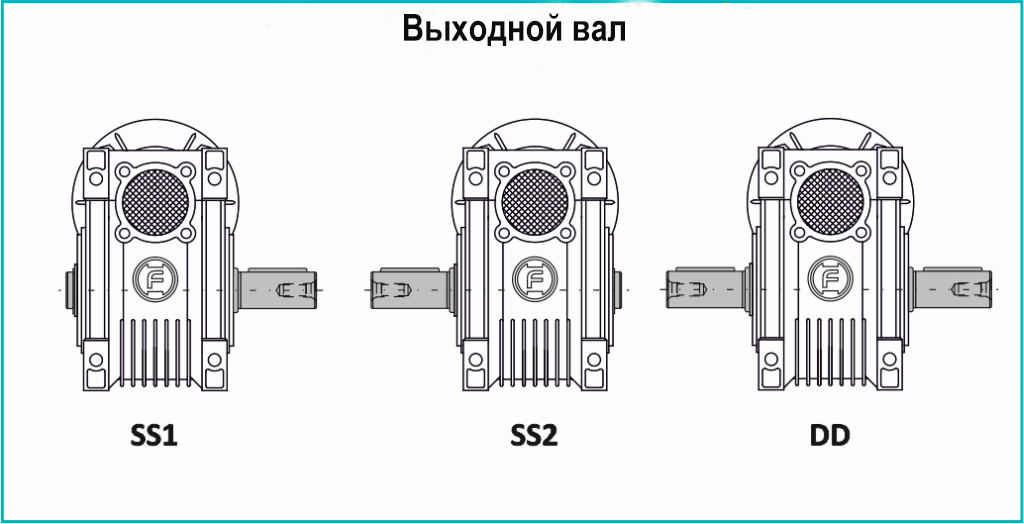

Кодовая маркировка сплошного выходного вала - при заказе червячного редуктора SHF или двойного червячного редуктора

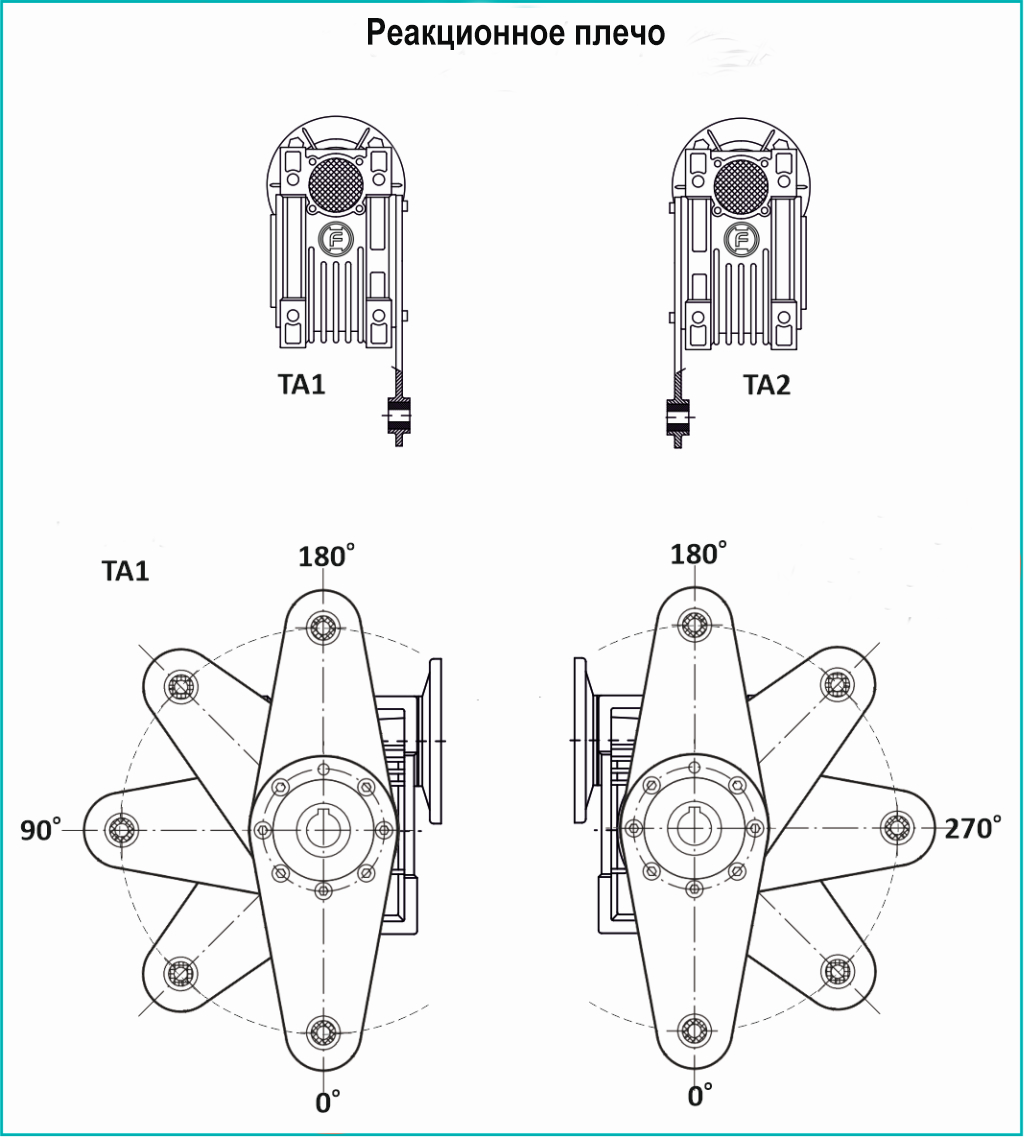

Кодовая маркировка реакционного плеча- при заказе червячного редуктора SHF или двойного червячного редуктора



Динамическая эффективность редуктора определяется главным образом с точки зрения возможного трения в соединении и подшипниках. Эффективность редукторов при пуске ниже, чем эффективность при рабочей скорости вращения - особенно для червячных редукторов. Червячные редукторы SHF и двойные червячные редукторы SHF демонстрируют большие потери зацепления, чем остальные редукторы серии ALU-G Motion. Следует также учесть влияние факторов, влияющих на их динамическую эффективность (тип масла, температуру редуктора и скорость вращения элементов привода). Кроме динамической эффективности, червячные редукторы характеризуются также статической эффективностью, которая возникает при запуске. Это значение влияет на уменьшение выходной мощности и, таким образом, получение низкого исходного момента. Этот фактор следует учитывать при выборе червячного редуктора, особенно для устройств, где работа прерывистая, например, подъемники, лифты, конвейеры, смесители и т. д.

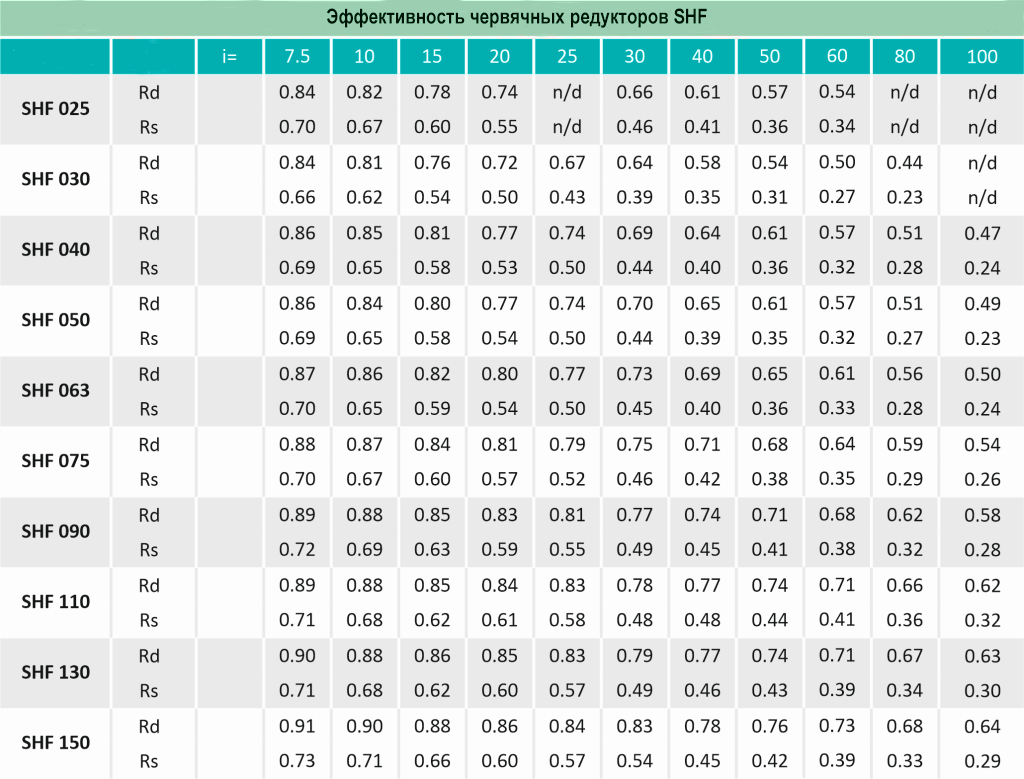

Динамическая и статическая эффективность червячных редукторов SHF

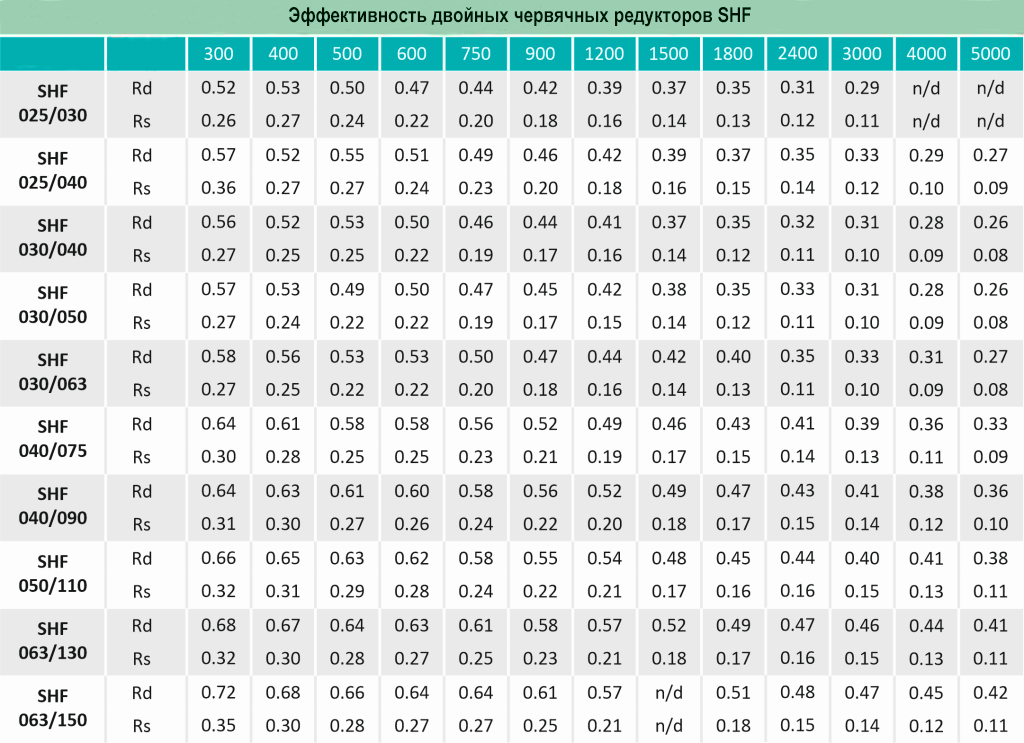

Динамическая и статическая эффективность двойных червячных редукторов SHF
