Гипоидные механические редукторы THF



Гипоидные механические редукторы THF

Передача мощности:
диапазон передаваемой входной мощности: 0,12 кВт ÷ 4,00 кВт
Передаточное число i =
2-ступенчатые передачи: 7,5 ÷ 60
3-ступенчатые передачи: 60 ÷ 300
Выходной крутящий момент:
2-ступенчатые передачи: 6 Нм ÷ 580 Нм
3-ступенчатые передачи: 15 Нм ÷ 600 Нм
Шестерни:
изготовлены из хромомарганцевых легированной конструкционной стали с добавлением титана 20CrMnTiH1
Эффективность:
2-ступенчатые передачи: 92% ÷ 96% (в зависимости от соотношения)
3-ступенчатые передачи: 90% ÷ 94% (в зависимости от соотношения)

Кодовая маркировка гипоидных редукторов серии THF содержит все необходимые данные для точной идентификации редуктора или моторного редуктора. Делится на две группы: первая касается редукторов THF, а вторая - мотор-редукторов THF.

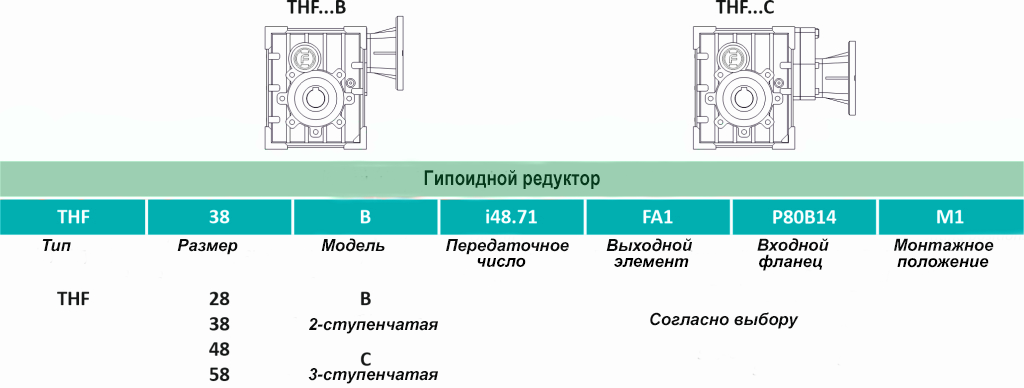

Кодовая маркировка редуктора THF - будет использоваться при заказе гипоидного редуктора THF.

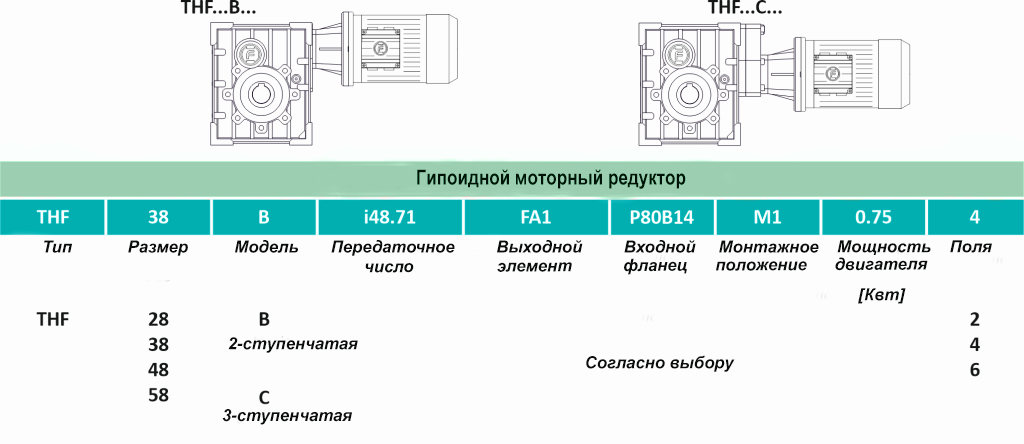

Кодовая маркировка мотор-редуктора THF - будет использоваться при заказе гипоидного мотор-редуктора THF

Монтажное положение гипоидного редуктора THF имеет важное значение для выполнения заказа. Конструкция гипоидных редукторов THF позволяет устанавливать их в разных положениях в зависимости от механических потребностей устройства. Все гипоидные редукторы, доставляемых заказчику, заливаются маслом в соответствии с монтажным положением, указанным в заказе. Прежде чем устанавливать двигатель THF в другое положение, чем указано в заказе, следует проверить потребность в количестве масла в редукторе соответствии с инструкцией по эксплуатации или документации по эксплуатации и обслуживанию (документация DTR).

Если заказчик не указал необходимо монтажное положение в заказе для мотор-редуктора или гипоидного редуктора THF, то по умолчанию это монтажное положение M1 (B3), а гипоидный редуктор залит маслом, которое отвечает заданном положении.

Допустимые монтажные позиции для гипоидного моторного редуктора серии THF

Конструкция гипоидных редукторов THF позволяет использовать аксессуары для крепления, такие же, как в червячных редукторов SHF. Если есть необходимость установить гипоидной редуктор непосредственно на корпусе устройства, могут быть использованы выходные фланцы, которые были разработаны для различных размеров и интервалов крепления болтов. Монтаж гипоидного редуктора непосредственно на валу прибора также возможен благодаря реакционному рычагу. Стандартно гипоидной редуктор имеет выходную втулку (вал), при необходимости может быть использован одно- или двойной (двусторонний) выходной вал. Вышеуказанные аксессуары можно установить на редуктор самостоятельно или заказать сразу установленным. Аксессуары для гипоидных редукторов также содержатся в кодовом обозначении этого устройства.

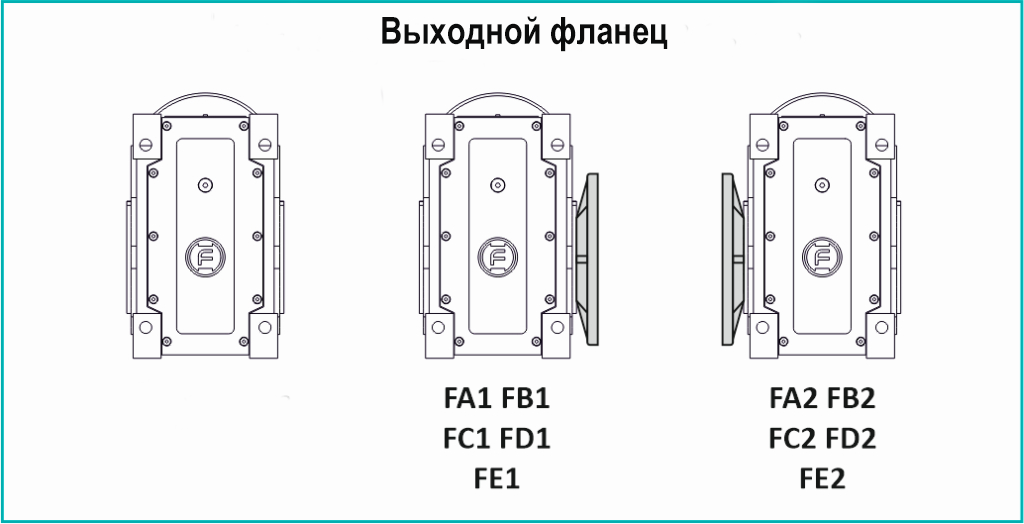

Кодовая маркировка выходного фланца - будет использоваться при заказе гипоидного редуктора THF

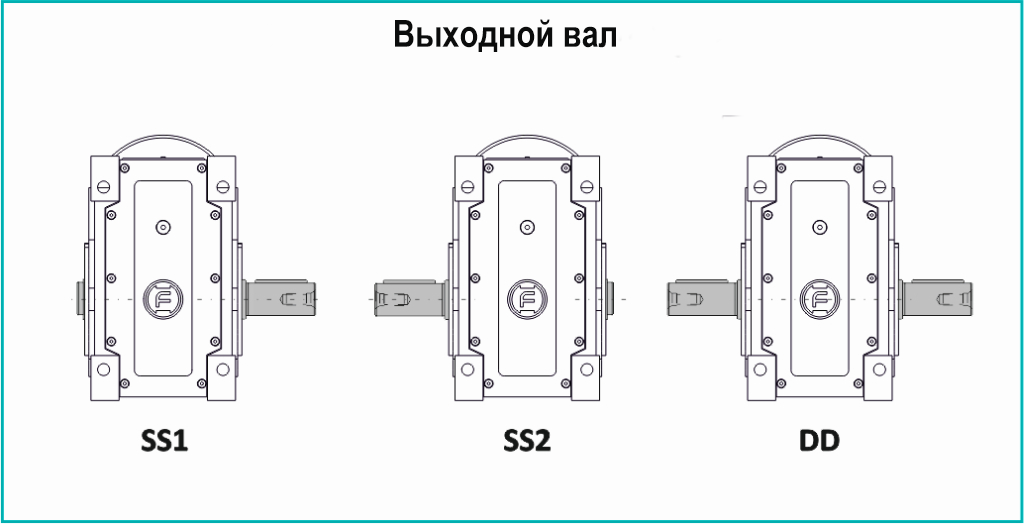

Кодовая маркировка сплошного выходного вала - будет использоваться при заказе гипоидного редуктора THF

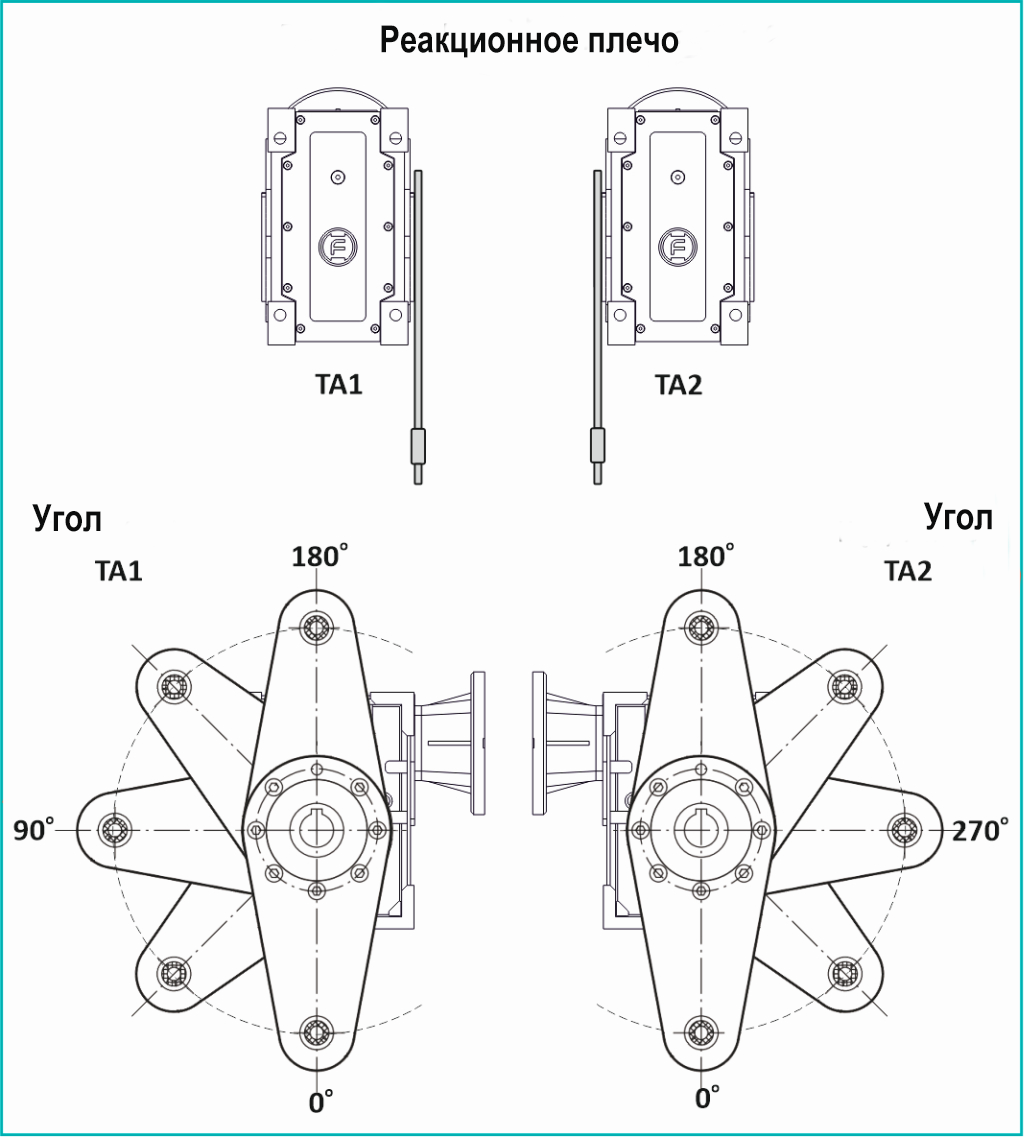

Кодовая маркировка реакционного плеча - будет использоваться при заказе гипоидного редуктора THF
