Цилиндрической механические редукторы WAHF



Цилиндрической механические редукторы WAHF

Передача мощности:
диапазон передаваемой входной мощности: 0,12 кВт ÷ 4,00 кВт
Передаточное число i =
2-ступенчатые передачи: 3.66 ÷ 58.09
Выходной крутящий момент:
2-ступенчатые передачи: 3 Нм ÷ 580 Нм
Шестерни:
изготовлены из хромомарганцевых легированной конструкционной стали с добавлением титана 20CrMnTiH1
Эффективность:
2-ступенчатые передачи: до 96%

Кодовая маркировка цилиндрических редукторов серии WAHF содержит все необходимые данные для точной идентификации редуктора или моторного редуктора. Делится на две группы: первая касается редукторов WAHF, а вторая - мотор-редукторов WAHF.

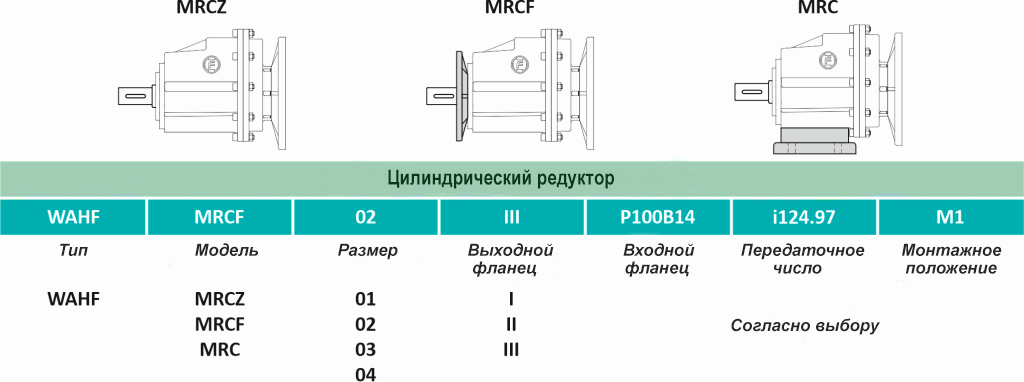

Кодовая маркировка редуктора WAHF - будет использоваться при заказе цилиндрического редуктора WAHF.

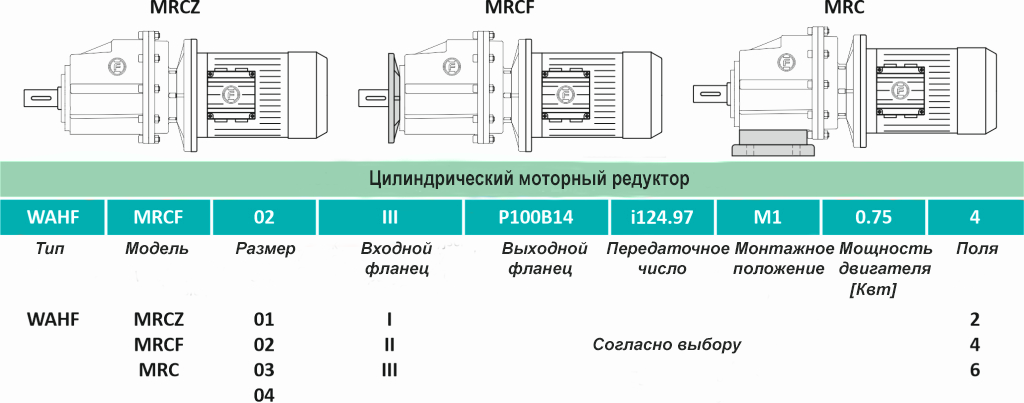

Кодовая маркировка мотор-редуктора WAHF - будет использоваться при заказе цилиндрического мотор-редуктора WAHF.

Монтажное положение цилиндрического редуктора WAHF имеет важное значение для выполнения заказа. Конструкция цилиндрических редукторов WAHF позволяет устанавливать их в разных положениях в зависимости от механических потребностей устройства. Все цилиндрической редукторы, доставляемых заказчику, заливаются маслом в соответствии с монтажным положением, указанным в заказе. Прежде чем устанавливать двигатель WAHF в другое положение, чем указано в заказе, следует проверить потребность в количестве масла в редукторе соответствии с инструкцией по эксплуатации или документации по эксплуатации и обслуживанию (документация DTR).

Если заказчик не указал необходимо монтажное положение в заказе для мотор-редуктора или цилиндрического редуктора WAHF, то по умолчанию это монтажное положение M1 (B3), а цилиндрический редуктор залит маслом, которое отвечает заданном положении.

Допустимые монтажные позиции для цилиндрического моторного редуктора серии WAHF

Циліндричні редуктори WAHF сконструйовані таким чином, що в компактному корпусі доступний якнайширший діапазон передач. Залежно від потужності двигуна та його механічних розмірів (корпус IEC) можна вибрати циліндричний редуктор WAHF та передавальне число. Допустимі конфігурації електродвигуна з редуктором WAHF наведені в таблицях нижче.

Допустимые конфигурации для цилиндрического моторного редуктора серии WAHF






Чтобы правильно выбрать моторной редуктор, следует выполнить следующие действия

1. Определите значение коэффициента fs, которое подходит для устройства, в котором будет установлен моторный редуктор. Укажите класс нагрузки, ежедневное время работы мотор-редуктора и предполагаемое количество пусков моторного редуктора в течение одного часа его работы. Для получения дополнительной информации смотрите каталог моторных редукторов ALU-G Motion

2. Если требования к мощности и крутящего момента двигателя известны, перейдите к следующему пункту. Если нет, используйте формулы для определения этих параметров - см. карточки каталога.

3. Выберите мотор-редуктор согласно необходимым техническим параметрам.



Пример выбора цилиндрического моторного редуктора WAHF.

Для прокатного стана следует выбрать моторный редукторный, который работает 8 часов / день, количество запусков в час - 200. Определены потребность в мощности двигателя P1 = 1,50 кВт и крутящий момент M2 = 118 Нм. Согласно информации, содержащейся в карточках каталога, коэффициент fs для этой программы был избран на уровне fs ≥ 1,75.

Выбранный мотор-редуктор должен иметь следующие технические параметры:

P1 = 1,50 кВт
M2 ≥ 118 Нм
fs ≥ 1,75
n2 ≈ 110 об / хв

В приведенных выше таблицах с данными моторных редукторов, технические параметры, соответствующие техническим требованиям, обозначены серым цветом.

Из каталога был выбран цилиндрический мотор-редуктор:
WAHF-MRC-03-P90B5-i12.37-M1-1.50-4
